Комплект ЭРВ для клапана Carel EVD00N3E5K

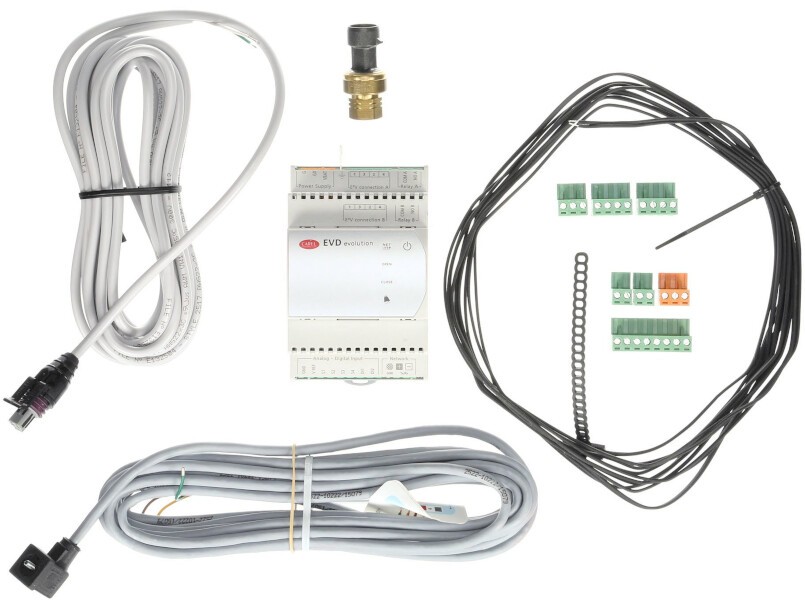

Carel EVD00N3E5K — монтажный комплект для сборки узла управления электронным расширительным вентилем Carel на базе драйвера EVD evolution. В комплект входит драйвер EVD0000E50 и датчик давления 0…10 бар; сам вентиль в поставку не входит.
Что это за изделие
Комплект предназначен для монтажа и ввода в состав холодильного или климатического контура, где требуется управление электронным расширительным вентилем Carel. Он объединяет ключевые элементы автоматики, необходимые для работы драйвера с сигналом давления.
- основа комплекта — драйвер EVD0000E50 семейства EVD evolution;
- датчик давления включен в состав комплекта;
- электронный расширительный вентиль подбирается отдельно;
- исполнение рассчитано только на работу с вентилями Carel.
Где применяется
EVD00N3E5K используют при комплектации узлов ЭРВ в холодильных установках, тепловых насосах, кондиционерах и другом оборудовании, где контур должен поддерживать устойчивую работу испарителя через электронное регулирование подачи хладагента.
Такой комплект удобен при сборке шкафа автоматики, замене узла управления или подготовке типового решения на базе EVD evolution, когда вентиль уже выбран отдельно под параметры конкретного контура.
Совместимость
Комплект рассчитан на применение с электронными расширительными вентилями Carel. Это важно учитывать при замене компонентов: наличие драйвера EVD evolution не делает комплект универсальным для вентилей других производителей.
- совместимый драйвер: Carel EVD0000E50;
- совместимое оборудование: электронные расширительные вентили Carel;
- вентиль не входит в комплект и должен соответствовать задаче установки.
Подбор и монтаж
При подборе нужно заранее определить вентиль Carel, который будет установлен в контуре, и проверить схему подключения драйвера, датчика давления и остальных элементов автоматики. Комплект не заменяет расчет производительности вентиля и не отменяет требований проекта к холодильному контуру.
При обслуживании важно учитывать, что изделие снято с производства: для ремонта, модернизации или повторной комплектации узла следует сверять фактический состав оборудования и совместимость заменяемых компонентов.
Электронный расширительный вентиль (ExV / EEV — Electronic Expansion Valve) Carel — это шаговый клапан с биполярным мотором, который регулирует поток жидкого хладагента в испаритель холодильной системы. В отличие от термостатического ТРВ, ЭРВ управляется электроникой (драйвером EVD Evolution) по заданному перегреву и давлению — это даёт точность регулирования ±0,5 °C перегрева, высокую эффективность и стабильную работу в широком диапазоне нагрузок. Все вентили серии ExV Carel (E2V, E3V, E4V, E5V, E6V, E7V) работают по одному принципу — меняется только типоразмер и совместимость с хладагентом.
Совместимость зависит от серии:
- E2V, E3V, E4V, E7V — HFC (R134a, R404A, R407C, R410A, R507A), HFO (R1234ze, R1234yf), углеводороды (R290 пропан, R600a изобутан), смеси A2L (R32, R454B). Максимальное давление ~45 бар.
- E5V — CO2 (R744) в субкритическом цикле, максимальное давление ~90 бар.
- E6V — CO2 в транскритическом цикле (газоохладитель), максимальное давление до ~140 бар.
При подборе ЭРВ под конкретный хладагент уточняйте технический даташит — Carel публикует таблицы совместимости по каждой серии отдельно.
Структура артикула E<N>V<размер><буквы><ревизия>:
- Первая цифра (2/3/4/5/6/7) — класс корпуса (см. выше).
- Две цифры размера (24, 30, 35, 45, 55, 65, 85, 95) — типоразмер внутри класса, коррелирует с пропускной способностью Kv.
- Буквенный блок:
• S — unidirectional (односторонний, стандарт для обычных холодильных систем);
• B — biflow (двунаправленный — для реверсивных тепловых насосов);
• S/W/M/T — тип присоединения (пайка, rotalock и т.д.);
• Последняя буква перед цифрами — вариант мотора/материала. - Последние 2 цифры — ревизия (00 = стандарт, 10 = обновление).
Пример: E4V85BST00 — E4V, размер 85, biflow, ST — тип присоединения, стандартная ревизия.
ЭРВ подключается к драйверу EVD Evolution (код EVD0000E*) через 4-проводной кабель (2 фазы биполярного мотора). EVD Evolution управляет шаговым мотором, получает сигналы от датчиков давления (SPKT/SPKS ratiometric) и температуры (NTC) и вычисляет требуемую степень открытия. Есть разновидности драйвера: EVD Evolution Single — для одного вентиля на одном контуре; EVD Evolution Twin — для двух вентилей на двух независимых контурах (один модуль управляет сразу двумя клапанами). Драйвер общается с верхним контроллером pCO/c.pCO по tLAN, pLAN, Modbus, CANbus или RS485.
Серии различаются типоразмером корпуса и производительностью:
- E2V — компактные, малые и средние системы, до ~55 кВт холода (R410A).
- E3V — средние системы, до ~135 кВт.
- E4V — крупные, промышленные, до ~310 кВт.
- E5V — высокое давление для CO2 субкритика, до ~90 бар.
- E6V — CO2 транскритика (газоохладитель), до ~140 бар.
- E7V — новое поколение, перекрывает диапазон E2V и E3V в одном более компактном корпусе, улучшенная герметичность и совместимость с A2L-хладагентами.
Выбор серии — по размеру системы (кВт холода), типу хладагента и давлению контура.
Unidirectional (S) — клапан пропускает хладагент только в одну сторону (от входа к выходу). Стандарт для классических холодильных систем, где направление потока всегда одинаковое.
Biflow (B) — двунаправленный клапан, работает в обе стороны. Применяется в реверсивных тепловых насосах, где цикл переключается между режимами «охлаждение» и «нагрев», и направление потока хладагента через ЭРВ меняется. Без biflow-версии в реверсивной схеме пришлось бы ставить обходные линии с обратными клапанами. Маркировка B в артикуле (E4V85B, E6VB2, E7VB4) — именно такая версия.
