E2V — для малой и средней мощности
Типоразмеры 05, 09, 11, 14, 24, 30, 35 — холодопроизводительность 1.5–30 кВт на R404A. Исполнения: SMART биполярный (актуальный, 480 шагов), униполярный (устаревшая линейка, 500 шагов), bi-flow (реверсивный для теплонасосов). Присоединение ODF Cu 12-12 или 16-16 мм. Опционально со встроенным смотровым стеклом для контроля потока хладагента.

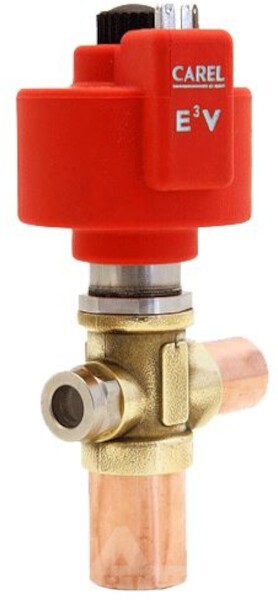

E3V — средняя и большая мощность
Типоразмеры 30, 35, 45, 55, 65 — холодопроизводительность 20–200 кВт. Для чиллеров, тепловых насосов, холодильных централей. Присоединение ODF 5/8"–7/8" медь или 18–22 / 22–28 мм. Версии для стандартных HFC и CO2 транскритического цикла (стальной корпус, давление до 140 бар).
E4V — промышленная мощность
Типоразмеры 85, 95 — холодопроизводительность 150–800 кВт. Для промышленных холодильных машин и больших чиллеров. Присоединение ODF Cu 28-35 мм или 1"1/8–1"3/8. Есть исполнение «hot gas» (horizontal mount, высокая температура входа).
Преимущества против механических ТРВ
(1) Точность контроля перегрева ±0.5 K вместо ±3–5 K у ТРВ. (2) Экономия энергии 10–20 % на частичных нагрузках компрессора. (3) Быстрый отклик на транзиенты — старт, оттайка, смена режима. (4) Работа при плавающем давлении конденсации (floating condensing) — дополнительная экономия 15–30 %. (5) Поддержка MOP/MIP защит.
Совместимые хладагенты
Стандарт: все HFC (R404A, R410A, R134a, R407A/C/F, R452A, R448A/449A), HFO (R1234yf, R1234ze). Специальные: CO2 (R744) — только E3V/E4V «C»-версии со стальным корпусом. Аммиак (R717) — специсполнение с EPDM-уплотнениями. Углеводороды R290/R600a — уточняйте у Carel для конкретного применения.
