В базовой статье про EVD Evolution мы разобрали подключение клемм, цепь безопасности и основные применения. В этом расширенном справочнике — полная расшифровка артикулов (E/T/I/M, позиции 8–10 кода), сравнение всех четырёх линеек (Single, Twin, Mini, Ice), продвинутые алгоритмы MOP/LOP/LowSH, работа с CO2 транскритики и модули резервного питания. Все данные — из catalogue EVD Drivers rel. 1.2 от 11.02.2025 и leaflet +302240521.

Полный список артикулов EVD Evolution

EVD Evolution Single (один клапан):

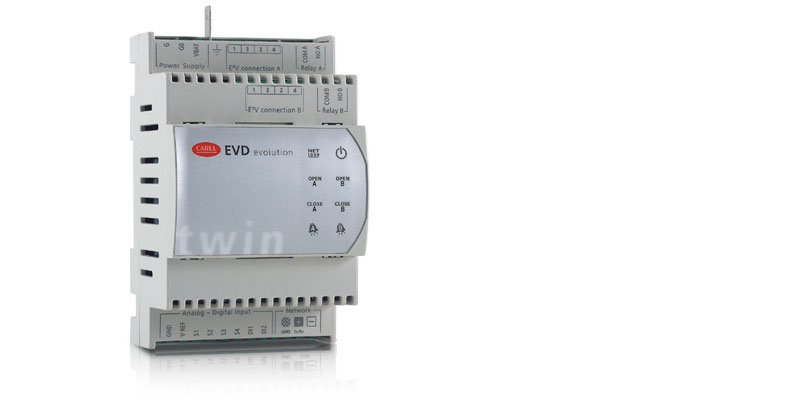

EVD Evolution Twin (на 2 клапана независимо):

Расшифровка кода EVD0000 _ _ _

Структура: EVD + фиксированный 0000 + позиции 8–10:

• Позиция 8 (буква): E = Single, T = Twin;
• Позиция 9 (протокол + совместимость):
  • 0 = tLAN для Universal valves (Carel + сторонние);
  • 1 = pLAN для Universal;
  • 2 = RS485 Modbus для Universal;
  • 3 = tLAN только для CAREL valves;
  • 4 = pLAN только для CAREL;
  • 5 = RS485 Modbus только для CAREL.
• Позиция 10 (упаковка): 0 = Single box, 1 = Multi (10 шт. в упаковке).

Пример: EVD0000E50 = Single, RS485 Modbus, только для Carel, одиночная упаковка. EVD0000T40 = Twin, pLAN, только Carel клапаны.

EVD mini — младшая линейка

Структура: EVDM0_ _ N0_:

• Позиция 5 (питание): 0 = 24 Vac/Vdc; 1 = 115/230 В AC;
• Позиция 8 (дисплей): 0 = без, 1 = с дисплеем;
• Позиция 10 (упаковка): 0 = Single, 1 = Multi (20 шт. для 24 В; 10 шт. для 230 В).

EVD mini работает только с Carel E2V/E3V (униполярные), привод униполярный. Связь только по RS485 Modbus. Габариты 88×90×33 мм, IP00.

EVD Ice — для испарителей холодильных камер

Специальная версия с повышенной защитой для установки прямо на испарителе. Структура: EVDM011S_ _:

• Позиция 9 (длина кабелей): 5 = короткий, 6 = длинный;
• Позиция 10 (упаковка): 0 = Single, 1 = Multi (10 шт.).

Конкретные коды:

IP65/IP67, диапазон −30…+40 °C, 115/230 В AC, RS485 Modbus. Встроенные датчики: S1 — Ratiometric pressure (по умолчанию SPKT0013P0, −1…9,3 бара), S2 — NTC. Функции LowSH / MOP / LOP.

Сравнительная таблица линейки

Продвинутые алгоритмы EVD Evolution

Из leaflet +302240521 подтверждены:

• Superheat control — регулирование перегрева с PID;
• MOP (Maximum Operating Pressure) — защита от слишком высокого давления испарения, особенно при старте компрессора;
• LOP (Low Operating Pressure) — защита от низкого давления, актуальна для тепловых насосов зимой;
• Low superheat protection — защита от возврата жидкости в компрессор;
• Hot gas bypass — обход горячим газом для регулирования холодопроизводительности;
• EPR (Evaporator Pressure Regulator) — регулятор давления испарения;
• Transcritical CO2 — полный алгоритм для сверхкритического CO2;
• Digital Scroll® — патентованный Carel алгоритм для работы с Digital Scroll-компрессорами Copeland;
• Self-adaptive algorithm — самоадаптация PID под конкретную установку;
• Работа в режиме simple positioner по сигналу 4–20 мА / 0–10 В;
• Поддержка backup-датчиков (резервные трансдьюсеры).

Battery backup EVBAT00400 — аварийное закрытие клапана

Отдельный модуль (rechargeable battery module, поставляется без батареи). Сама батарея — EVBAT00500, корпус — EVBATBOX10.

• Питание зарядной схемы: 24 В AC ±15 % (только переменка!);
• Ток заряда: макс. 150 мА;
• Напряжение заряда: макс. 14 В;
• Батарея: 12 В герметичная 1,2 А·ч;
• Время заряда перед вводом: 3 часа;
• К одному EVBAT00400 подключается до 2 драйверов EVD000E* (макс. 0,9 А) или 1 Twin (EVD000T*);
• После каждой операции закрытия время закрытия клапана — максимум 1 час.

Модули Ultracap — альтернатива батарее

Для EVD Mini и EVD Ice — модули на суперконденсаторах:

• EVD0000UC0 — Ultracap для Evolution, заряд 4 мин (два Carel клапана) / 5 мин (два сторонних), макс. выход 18,4 В, 24 В AC/DC ±15 %;
• EVDMU00N00 — Ultracap для EVD Mini;
• EVDMU00R10 — Ultracap для EVD Ice.

Совместимые клапаны

EVD Evolution Universal (позиции 9 = 0/1/2) работает с:

• Carel E2V / E3V — униполярные шаговые (по умолчанию);
• Carel E2V-C / E3V-C / E5V-C — для CO2 и транскритики;
• Alco (Emerson) EX4 / EX5 / EX6 / EX7 / EX8;
• Sporlan (Parker) SEI / SER;
• Danfoss ETS;
• Другие производители из списка Carel (>40 моделей клапанов).

Carel-only версии (позиции 9 = 3/4/5) — только E2V/E3V/E4V/E5V.

Совместимость с A2L-хладагентами

Все четыре семейства EVD сертифицированы по IEC 60335-2-40:2018 для работы с A2L-хладагентами низкой горючести: R32, R1234yf, R1234ze и др.

Коды руководств и документов

• +0300005EN — EVD Evolution user manual (rel. 4.2, 01.2024);
• +0300006EN — EVD Evolution Twin user manual;
• +0300038EN — EVD Ice user manual;
• +302240521 — EVD Evolution technical leaflet;
• EVD Drivers catalogue rel. 1.2 (11.02.2025).

Аксессуары

• EVDIS00RU0 — русскоязычный дисплей;
• EVDCNV00E0 — USB-tLAN конвертер для прошивки и VPM;
• CVSTDUMOR0 — USB-RS485 конвертер;
• EVDCON0021 — набор коннекторов (10 шт.);
• 0907858AXX — ферритовый фильтр на кабель клапана.
