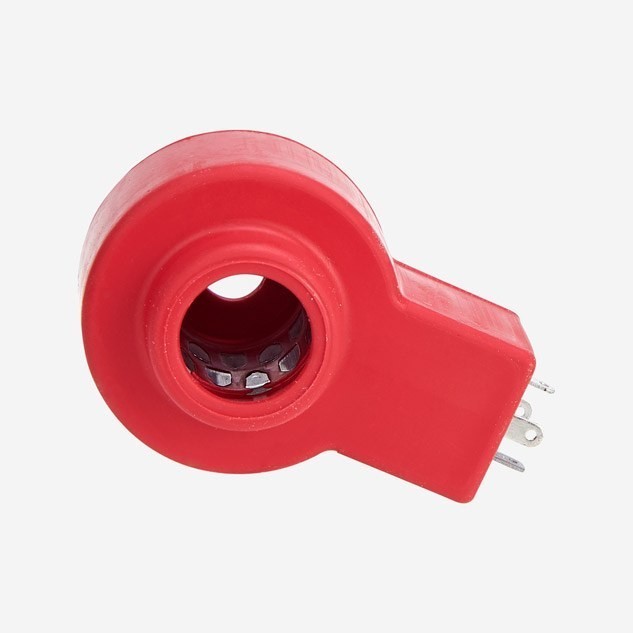

Статор Carel E3VSTA0321
Carel E3VSTA0321 — съёмный статор привода для электронных расширительных вентилей ряда E3V. Узел устанавливается на корпус вентиля как отдельная катушка и служит для работы шагового механизма без замены самого клапанного узла.
Конструкция и назначение
Статор является внешней частью привода вентиля: внутри него расположены обмотки, а ротор и механическая часть остаются в корпусе клапана. Такое исполнение позволяет обслуживать электрическую часть без вскрытия холодильного контура и без вмешательства в участок, находящийся под давлением хладагента.
- съёмная катушка поставляется отдельно от корпуса вентиля;
- исполнение предназначено для униполярной схемы управления;
- корпус рассчитан на защищённую установку в составе холодильного оборудования;
- кабельная часть выполнена как штатный элемент статора.
Где применяется
E3VSTA0321 используют при сборке, ремонте и обслуживании холодильных установок, чиллеров, тепловых насосов и климатических систем, где применяются электронные расширительные вентили Carel E3V. Замена статора актуальна при повреждении обмотки, нарушении электрического контакта или необходимости восстановить работу привода без демонтажа клапана из трубопровода.
Совместимость
Статор относится к изделиям для вентилей ряда E3V. При подборе важно не переносить совместимость на соседние линейки клапанов без проверки артикула: для E2V и E4V используются свои исполнения статоров. Управление вентилем в системе может выполняться драйверами Carel EVD, в том числе сериями, представленными артикулами EVD0000T50, EVD0000410 и EVD0000T30, а также контроллерами с поддержкой управления электронными расширительными вентилями.
Подбор и обслуживание
При замене нужно сопоставить артикул статора с установленным вентилем E3V и схемой управления привода. Статор снимается с корпуса как внешний узел, поэтому штатная операция не требует разгерметизации контура. После установки нового элемента контроллеру или драйверу требуется корректная синхронизация с положением вентиля в соответствии с процедурой обслуживания оборудования.
- проверяйте соответствие статора именно ряду E3V;
- учитывайте тип схемы управления, чтобы катушка работала с установленным драйвером;
- не используйте статор как замену для корпусов других серий;
- после монтажа выполняйте настройку привода по регламенту системы.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
