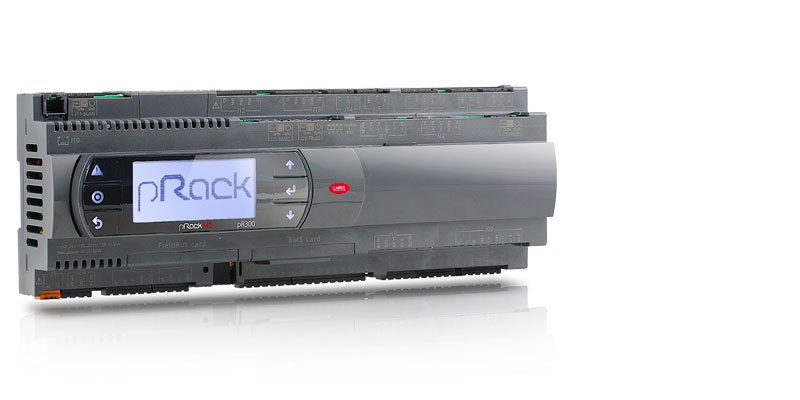

Ремонт контроллеров Carel: диагностика типовых поломок и замена

Контроллеры Carel — промышленная электроника, рассчитанная на 10+ лет работы. Но и она иногда выходит из строя. В этой статье разберём типовые поломки для каждой линейки (pCO/c.pCO, IR33, MPXPRO, µC2), способы диагностики и что делать после того, как плата выгорела — как перенести параметры со старой на новую.

pCO и c.pCO — типовые поломки

«Вечная загрузка» (Loading)

Одна из самых частых проблем pCO. Контроллер показывает «Loading...» и не загружается до рабочего экрана. Причины:

• Сбой BOOT-файла — при пропадании питания в момент обновления прошивки;
• Отошёл или окислился шлейф дисплея — контроллер отправляет данные, но связи нет;
• Повреждение содержимого Flash-памяти (редко, обычно после грозы / скачка напряжения).

Что попробовать в первую очередь: снять верхнюю крышку, аккуратно вытащить шлейф дисплея, протереть контакты спиртом, вставить обратно. В 60 % случаев помогает. Если нет — перепрошить BOOT через pCO Manager (подробно про прошивки).

Подгорание контактов реле

Если компрессор/ТЭН подключены напрямую к реле pCO без промежуточного контактора, со временем контакты реле подгорают, искрят, начинают дребезжать. Признаки: компрессор запускается/останавливается с щелчками, периодически не включается.

Решение: замена реле на плате (типовая модель Omron или Finder) — сложная пайка, лучше отдать в сервис. Для профилактики — всегда ставить промежуточное реле в щите между pCO и индуктивной нагрузкой.

Выход из строя источника питания

В pCO стоит импульсный блок питания 24 В → 3.3 / 5 / 12 В для внутренних схем. При скачках напряжения (гроза, работа сварки в сети) выгорают защитные варисторы, затем стабилизаторы. Признаки: контроллер не включается, не светятся индикаторы, нет сигнала на разъёмах питания.

Решение: замена БП (если отдельный модуль) или полная замена платы.

Повреждение Flash-памяти

В редких случаях повреждается файл приложения или BOOT в Flash. Контроллер перезагружается циклично, «висит» на экране старта, или показывает ошибку «No application». Лечится перепрошивкой через pCO Manager.

IR33, PJEZ, µC2 — типовые поломки

Подгорание реле компрессора

Та же проблема, что у pCO, но чаще — параметрические контроллеры обычно используются для бытовых и малых холодильников, где компрессор подключён напрямую к реле. Особенно страдают модели с реле 8 A, где реально идёт ток пускового режима 30–60 A.

Решение: только замена контроллера. Ремонт реле в компактном корпусе IR33 практически невозможен.

Вздувание электролитических конденсаторов

Возрастная проблема всей промышленной электроники. В IR33/µC2 1999–2010 годов выпуска (ранние ревизии) со временем вздуваются электролиты на плате. Признаки: периодические перезагрузки, «пляшет» дисплей, сам по себе перезагружается при коммутации нагрузки.

Решение: замена конденсаторов (пайка), или замена контроллера. В современных ревизиях (2015+) электролиты Rubicon ZLH/ZLJ работают 15+ лет.

Обрыв NTC-датчика

Не поломка контроллера, но часто путают. Признаки: «E0», «E1», «rE» на дисплее — датчик не опрашивается.

Проверка: отключить датчик, измерить сопротивление мультиметром. Для Carel NTC стандарт β=3435, 10 кОм при 25 °C. Важно не перепутать с бытовыми NTC β=3950 — они дают ошибку 2–5 °C. Соответствие T→R смотрите в мануале контроллера.

Универсальная диагностика — с чего начать

1. Внешний осмотр платы при снятой крышке: вздутие электролитов, потемнение около транзисторов, запах гари, трещины в дорожках, коррозия на клеммах.
2. Измерения мультиметром:
   • питание 24 В AC/DC на клеммах G / G0 — должно быть в диапазоне 20–30 В;
   • сопротивление NTC-датчиков — 10 кОм ±10 % при комнатной температуре;
   • целостность предохранителей в силовом шкафу.
3. Чтение лога через pCO Manager (для pCO) — в логе хранятся последние сотни ошибок. Может подсказать, что случилось за минуты до отказа.
4. Проверка связи RS485/pLAN (если в сети) — нет ли терминации 120 Ом на концах, целостность GND (требуется 3-проводное подключение Carel), отсутствие дублирования адресов.

RS485/pLAN диагностика

По мануалам Carel:

• Терминация 120 Ом на обоих концах линии (1/4 W);
• Кабель — витая пара с экраном, сечение 0,5–1,5 мм²;
• До 207 устройств на сегмент, максимум 1000 м по RS485;
• pLAN — до 500 м;
• Общая GND обязательна — без неё связь нестабильна.

Что можно ремонтировать самостоятельно

• Клеммы и клеммники (замена);
• Шлейф дисплея (переобжим, чистка контактов);
• Предохранители на плате (стандартные, по номиналу);
• Электролитические конденсаторы (если умеете паять SMD и есть замена по ёмкости и напряжению).

Что НЕЛЬЗЯ ремонтировать без сервиса Carel

• Процессор или BOOT-загрузчик — прошивается только официальным инструментом (pCO Manager / c.factory);
• Встроенные ASIC и чипы памяти — проприетарные;
• Питание высоковольтной части (если пробой сети) — риск КЗ и пожара.

После такой поломки — только замена платы, с переносом параметров со старой.

Перенос параметров со старой платы на новую

Цель: не перенастраивать сотни параметров вручную. Варианты:

Через программный ключ IROPZKEY00

Для IR33, PJEZ, MD33:

1. Подключить ключ IROPZKEY00 к старой (рабочей!) плате через сервисный разъём.
2. Сохранить параметры в один из 6 слотов ключа (удержание кнопок по мануалу).
3. Отключить ключ, подключить к новой плате.
4. Залить параметры в новую плату.

Ключ работает с отключённым питанием и отключённой RS485-линией — питается от встроенных батареек. Копирование только между контроллерами с одинаковым кодом (PID).

Для MPXPRO — аналогичный ключ MXOPZKEYA0 (для firmware ≥2.1, до 6 наборов) или IROPZKEYA0 (для firmware ≤1.2, до 2 наборов).

Через VPM и программатор IROPZPRG00

Для массовых операций, когда нет ключа:

1. Соединить ПК с VPM (скачать с KSA).
2. Подключить программатор IROPZPRG00 (USB/I²C) и ключ.
3. В VPM прочитать параметры с контроллера → сохранить в файл .2cf / .vpm.
4. Подключить новую плату → залить файл через VPM.

VPM также позволяет обновлять прошивку MPXPRO 2.9 и EVD Evolution 4.2–4.3.

Для pCO/c.pCO

Параметры приложения обычно хранятся в retain-памяти. При замене платы:

1. Сохранить параметры через pCO Manager → Download parameters в файл .dev.
2. Залить тот же application на новую плату.
3. Загрузить файл параметров через Upload parameters.

Для c.pCO — аналогично через c.factory: сохранение конфигурационного пакета и загрузка на новую плату.

Профилактика — как продлить жизнь контроллера

• Промежуточные реле между pCO и индуктивной нагрузкой — 2× удорожает щит, 10× продлевает жизнь реле на плате;
• Сетевой фильтр / УЗИП — защита от скачков напряжения и грозы;
• Class 2 трансформатор питания — отдельный, а не общий с силовой нагрузкой;
• Общий G0 и PE всех приборов — правильная заземление;
• Не экономить на кабеле RS485 — витая пара с экраном, иначе помехи;
• Регулярно делать бэкап параметров (раз в квартал) — восстановление после аварии займёт 2 минуты, а не 2 часа.

Когда выгоднее ремонт, а когда замена

• IR33, PJEZ, µC2 — как правило, замена. Ремонт параметрических контроллеров экономически нецелесообразен (новый контроллер стоит сопоставимо с работой сервиса);
• pCO5+, c.pCO Medium/Large — ремонт имеет смысл, если проблема локальная (один электролит, одно реле). Полная замена при повреждении процессора или Flash;
• EVD Evolution — почти всегда замена. Плата маленькая, пайка плотная, ремонт сложный.
