Прошивки контроллеров Carel: как обновить pCO, c.pCO, MPXPRO, EVD

Единого «одним кликом» обновления прошивки Carel не существует — каждое семейство имеет свой инструмент и свой переходник. Разбираем по порядку, что, чем и через какой порт обновляется. Данные — из официальных мануалов Carel.

Важная оговорка: что можно, а что нельзя

Есть программируемые контроллеры и параметрические. Это принципиально разные вещи:

• Программируемые (pCO1…pCO5+, c.pCO, pCOXS) — пользователь может залить BIOS + приложение (.iup / .ap1). Это настоящее «обновление прошивки».
• Параметрические (IR33, µC2, PJEZ) — прошивка статична, меняется только на заводе Carel. Пользователь меняет только параметры через VPM. Это часто воспринимается как «прошивка», но технически это — загрузка конфигурационного файла.

pCO1 / pCO2 / pCO3 / pCO5 / pCO5+

Инструмент: pCO Manager — общий пакет Carel (включает WinLoad32, Smart-Key Programmer, Commissioning Tool). Исполняемый файл pco_manager.exe.

Что можно залить:

• BOOT (базовый загрузчик);
• BIOS (файл .blb);
• приложение (.iup / .bin / .giup);
• файлы конфигурации;
• логи;
• NAND filesystem у pCO5 / pCO5+.

Переходник для ПК:

• CVSTDUTLF0 — USB/RS485 с RJ-разъёмом. Штатный для pCO Manager / WinLoad;
• CVSTDUMOR0 — USB/RS485 с 3-pin клеммами (для PlantVisor), физически тоже работает.

Подключение: к разъёму J10 (pLAN, RJ12) или к BMS-порту. Скорость — обычно 19200 на pLAN, 115200 на BMS.

Массовая заливка — Smart Key PCOS00AKY0. USB-ключ, на который через pCO Manager заливается пакет BIOS + приложение + параметры. Затем одной вставкой в USB- порт pCO5/pCO5+ всё переписывается в контроллер. Для pCO1/pCO2/pCO3 ключ подключается через адаптер на pLAN.

c.pCO (c.pCOmini, c.pCO Small/Medium/Large/Extralarge)

Инструмент: c.factory — входит в пакет c.suite.

Подключение: на плате есть встроенные USB Device (micro-USB / тип B) и USB Host (тип A). Переходники RS485 не нужны — это ключевое отличие от pCO sistema.

Что можно залить: BIOS, приложение (.ap1), параметры, файлы веб- сервера, логи. c.pCO работает под RTOS (не Linux).

Главный документ: c.pCO user manual +0300057EN, глава 6 «Uploading/updating the software».

pCOxs (legacy)

Формально относится к pCO sistema, но без USB и без NAND. Прошивается через WinLoad32 (через pCO Manager в режиме WinLoad). Переходник — CVSTDUTLF0 на pLAN-разъём J10. Исторический kit PC485KIT00 (RS232/RS485) заменён на USB-версии.

IR33 / IR33+ / IR33 Universale

Прошивка IR33 статична. Меняются только параметры.

• Инструмент: VPM (Visual Parameter Manager);
• Переходник: IROPZPRG00 — USB/I²C конвертер;
• Ключ: IROPZKEY00 — аккумуляторный ключ на 6 наборов параметров, питается от встроенных батареек, работает даже с обесточенным контроллером.

Рабочая цепочка: ПК → IROPZPRG00 (USB/I²C) → IROPZKEY00 → IR33 (специальный разъём для ключа на панели). Через VPM задаются параметры, запись на ключ, далее ключ втыкается в контроллер и копирует параметры за несколько секунд.

Документ: IR33 service manual +0300028EN (Appendix 1: VPM).

MPXPRO

В отличие от IR33, у MPXPRO прошивка обновляется (в пределах мажорной версии). Перед обновлением 2.x → 3.x обязательно делать резервную копию параметров.

• Инструмент: VPM;
• Переходник: IROPZPRG00 (совместим с семейством IR33);
• Ключ: IROPZKEY00 — для копирования параметров;
• Сервисный разъём: 4-pin telephone-style RJ на плате MPXPRO.

Важно: MX3OPSTDE0 — это НЕ программатор, а плата расширения EEV-драйвера (шаговый двигатель клапана) из серии MX3OPST***. Частая путаница.

Документы: MPXPRO user manual +0300055EN, программный документ +030220400.

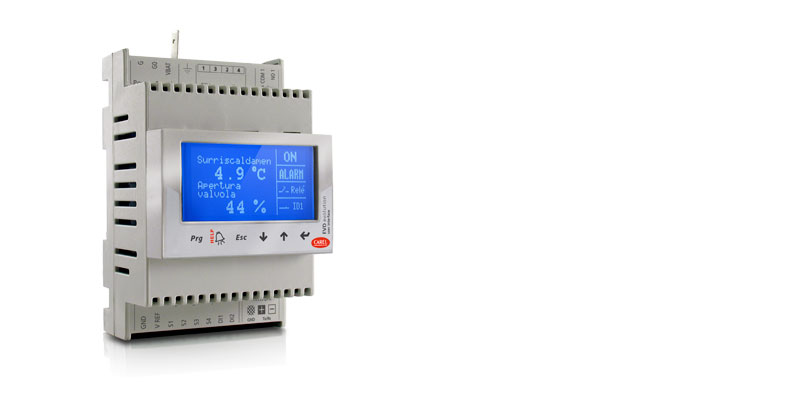

EVD Evolution / Evolution Twin / EVD Ice

Особое подключение — другое!

• Инструмент: VPM;
• Переходник: EVDCNV00E0 — USB-tLAN конвертер. Это НЕ обычный USB-RS485;
• Куда подключать: сервисный tLAN-порт EVD (не путать с Modbus- портом);
• Только у версии EVD Evolution RS485/Modbus дополнительно можно конфигурировать через обычный USB/RS485 converter (CVSTDUTLF0) — но только для мониторинга параметров, не для заливки firmware.

Что можно залить: firmware драйвера и firmware дисплея (стандартного или премиум).

Документы: +0300005EN (Evolution), +0300006EN (Twin). EVD Multi Utility — legacy, сейчас функцию покрывает EVD Evolution Twin.

µC2 / µChiller

• µC2 — параметрический, прошивку пользователь не обновляет. Параметры через ключ, подключаемый к RS485-порту (модуль MCH2004850 — опция).
• µChiller — новое поколение с USB, обновление firmware возможно через c.suite / дедицированные мобильные утилиты.

PJEZ / easy

Параметрический, прошивка статична. Есть только копирование параметров через ключ IROPZKEY00 (тот же, что для IR33 и MD33). Работа с ПК — IROPZPRG00 + VPM.

humiSteam

Имеет RS485-порт для интеграции (UltraCella и т.п.), но публичной процедуры обновления пользовательской прошивки через USB/RS485 Carel не описывает — обновление firmware выполняет сервисный инженер дистрибьютора.

Конфигурация параметров — через дисплей на плате.

Документы: humiSteam Basic +030220444, X-plus +3000095EN.

Сводная таблица артикулов переходников и ключей

Где скачать прошивки

Единственный официальный источник — ksa.carel.com (Knowledge Sharing Area). Публичных ссылок на прошивки нет. Для доступа — регистрация и подтверждение дистрибьютором. Разделы: Software & Support → pCO Sistema / c.suite / VPM и т.д.

Готовые приложения (.iup / .ap1) под конкретную установку даёт интегратор или производитель оборудования, не Carel.

Типовые ошибки при прошивке и их решения

• «Cannot communicate» в WinLoad — проверить pLAN-адрес контроллера, скорость порта, отключить все прочие устройства на шине.
• Не видит COM-порт переходника — поставить драйвер с KSA (Silicon Labs / FTDI); на Windows 10/11 возможна блокировка неподписанного — использовать актуальный пакет с carel.com.
• Пропадает связь при загрузке большого приложения pCO5+ — переключиться на Ethernet (если есть) или BMS2 вместо pLAN; снизить скорость.
• c.pCO не виден по USB Device — отсутствует Carel USB driver (входит в c.suite); проверить, что кабель с data-линиями (не charge-only).
• IR33/PJEZ «не принимает ключ» — пустые батарейки в IROPZKEY00; либо скопированы параметры с контроллера другого кода модели (Carel запрещает копирование между разными PID).
• «Окирпиченный» pCO5+ — восстанавливается через Boot-recovery режим (удержание кнопок при включении + повторная прошивка BIOS через pCO Manager). pCO1/pCO2 — обычно только через сервис.
• «Wrong target» в c.factory — собрали приложение под c.pCO Medium, заливают в c.pCOmini. Перекомпилировать под правильный target.

Справочник мануалов

• pCO sistema general manual — +030220336
• c.pCO sistema user manual — +0300057EN (глава 6)
• IR33+ user manual — +0300028EN (Appendix 1: VPM)
• MPXPRO user manual — +0300055EN, программный +030220400
• EVD Evolution — +0300005EN
• EVD Evolution Twin — +0300006EN
• humiSteam Basic — +030220444
• humiSteam X-plus — +3000095EN

Купить переходники и ключи

• USB-RS485 конвертеры CVSTDUTLF0, CVSTDUMOR0
• Программатор IROPZPRG00 и ключ IROPZKEY00
• USB-tLAN EVDCNV00E0 для EVD Evolution
• Smart Key PCOS00AKY0 для pCO5/pCO5+

Нужна помощь с прошивкой — пришлите модель контроллера и версию BIOS/приложения, подскажем инструмент, порядок действий и поможем с default-файлом.
