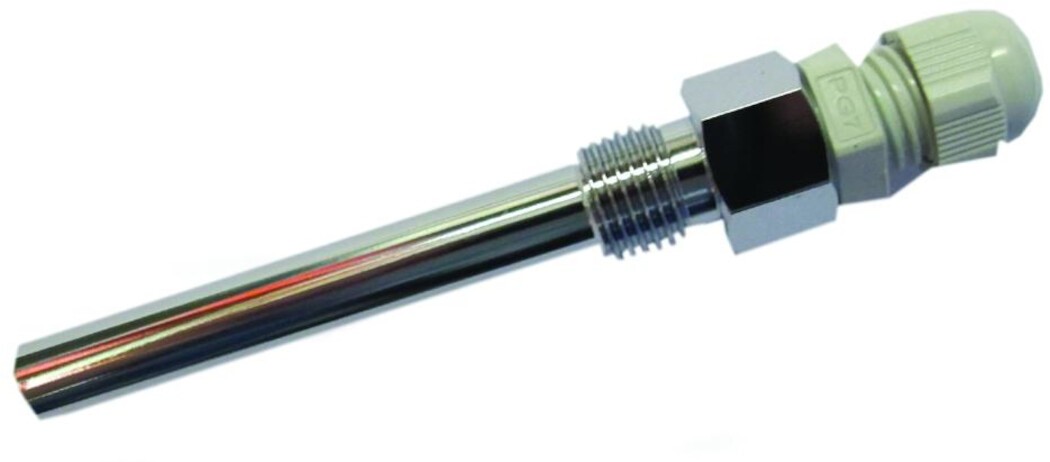

Стакан латунный Carel NTCSOBS003
Датчик температуры NTC Carel NTCSOBS003 — пассивный термистор типа GEN (generic), рабочий диапазон по маркировке, длина кабеля по маркировке. Пассивный ntc-термистор.
Принцип работы
NTC-термистор — полупроводниковый датчик, сопротивление которого нелинейно уменьшается с ростом температуры. Контроллер Carel (IR33, MPXPRO, pCO, c.pCO) измеряет сопротивление через делитель напряжения и по таблице характеристик NTC (зашита в прошивку контроллера) пересчитывает в температуру. Точность измерений — ±0.5 K в средней части диапазона, ±1 K по краям.
Технические параметры
- Тип датчика — NTC GEN
- Номинальное сопротивление — 10 кОм при +25 °C, β = 3435 K (стандарт Carel)
- Рабочий диапазон температур — по маркировке
- Длина кабеля — по маркировке
- Точность — ±0.5 K в диапазоне −20…+70 °C
- Время отклика (в воздухе) — ≈ 30 с; в жидкости — ≈ 5 с
- Корпус датчика — латунный/пластиковый цилиндр Ø 6 мм × 40 мм
- Тип кабеля — поливинилхлоридный (PVC) или TPE
- Класс защиты корпуса — IP67 (стандарт) / IP68 (WP-версия)
Совместимость с контроллерами Carel
Все NTC-датчики Carel имеют единую характеристику 10 кОм / β = 3435 и напрямую подключаются к аналоговым входам AI контроллеров Carel без преобразователей:
- IR33 / IR33+ — коммерческие холодильные контроллеры
- MPXPRO — мультизонные холодильные контроллеры
- pRack — контроллер холодильных централей
- pCO5+ / c.pCO — программируемые контроллеры HVAC/R
- EVD Evolution — драйвер ЭРВ (требует двух NTC для перегрева)
- µC² — контроллеры чиллеров
- humiSteam / heaterSteam — паровые увлажнители
Типовые применения
- Универсальное применение в автоматике HVAC/R Carel
Монтаж
- Подключение к контроллеру — к клеммам AI (Analog Input), полярность не важна
- Кабель не должен прокладываться параллельно силовым линиям 230/400 В ближе 30 см — иначе наводки
- Удлинение штатного кабеля допустимо до 100 м витой парой AWG22; свыше 100 м — использовать предусилитель или цифровой 4–20 мА преобразователь
- При монтаже в жидкость — обязательна защитная гильза из нержавеющей стали (WH/WP исполнение уже имеют встроенную гильзу)
- Точка измерения — в месте, характерном для регулируемого процесса (не в тепловом «кармане», не на радиаторе, не у двери с прямым сквозняком)
Связанные товары
- NTC разной длины кабеля — NTC008* (0.8 м), NTC015* (1.5 м), NTC030* (3 м), NTC060* (6 м), NTC120* (12 м)
- NTC типы — NTC*HF* (холодильное), NTC*HT* (до +150 °C), NTC*HP* (стандарт), NTC*WH* (погружной)
- Удлинительные кабели — RITCCON050, RITCCON100, RITCCON150
- Защитные гильзы — 1413306AXX (латунь 8×60 мм, 1/4" газовая)
- Контроллеры — IR33, MPXPRO, pCO5+, c.pCO
Подбор и заказ
Для подбора NTC укажите: (1) задачу (холодильное оборудование / паровая система / погружная в жидкость / пол с подогревом / общий HVAC), (2) требуемый температурный диапазон, (3) длину кабеля от датчика до контроллера, (4) среду монтажа (воздух / жидкость / труба). Подбор — через менеджера.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.

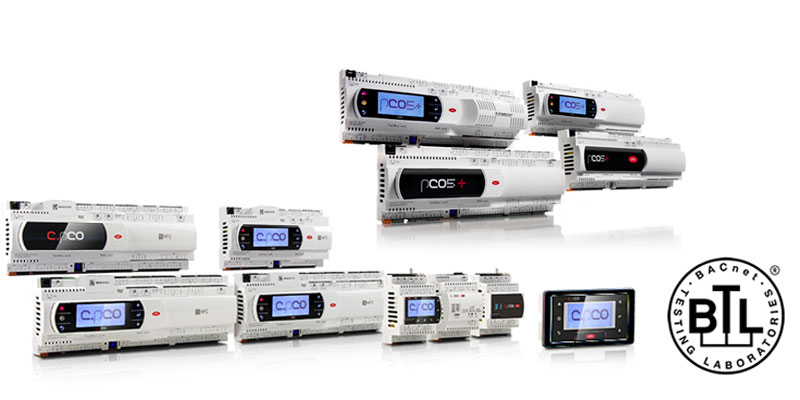

Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.

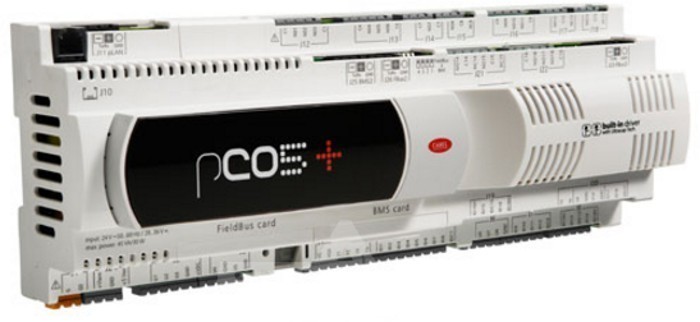

- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
