Регулятор скорости Carel FCSM0423L0
Carel FCSM0423L0 — однофазный регулятор скорости вентиляторов FC-серии для систем автоматики. Устройство управляет выходным напряжением по принципу отсечки фазы и принимает управляющий сигнал 0…10 В. Линейная характеристика означает, что выходное напряжение меняется пропорционально сигналу управления, что удобно для плавного регулирования воздушного потока в составе холодильного и вентиляционного оборудования.
Назначение и применение
Регулятор используют там, где требуется изменять скорость однофазного вентилятора от внешнего контроллера. Типовая задача — согласовать работу вентилятора с текущими условиями системы, уменьшить резкие изменения режима и обеспечить более стабильную работу оборудования без частых включений и отключений.
- управление вентиляторами в составе холодильных агрегатов;
- применение в шкафах автоматики и узлах управления;
- регулирование скорости по внешнему сигналу от контроллера;
- работа в системах, где требуется линейная зависимость выходного напряжения от задания.
Технические параметры
- артикул: FCSM0423L0;
- производитель: Carel;
- серия: FC-серия;
- тип: регулятор скорости;
- исполнение: однофазный регулятор скорости вентиляторов;
- питание: 230 В, одна фаза;
- номинальный ток: 4 А;
- управление: 0…10 В;
- принцип регулирования: отсечка фазы;
- характеристика регулирования: линейная;

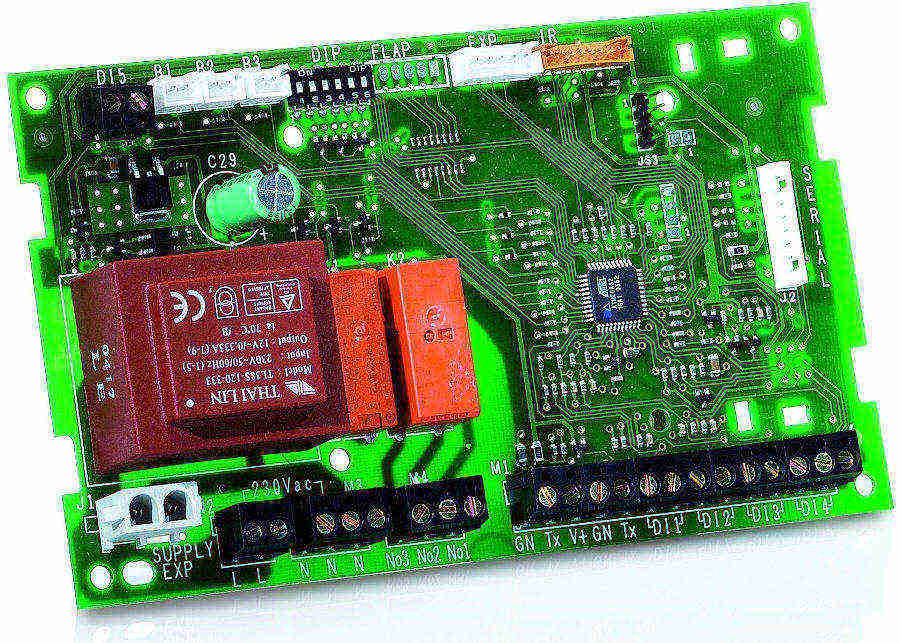

- исполнение платы: открытая плата IP00;
- страна бренда: Италия;
- гарантия: 12 мес.
Что учесть при подборе
Перед заменой или подбором важно проверить совместимость вентилятора с фазовым регулированием и убедиться, что ток нагрузки не превышает номинал регулятора. Также нужно учитывать открытое исполнение платы IP00: устройство рассчитано на установку внутри защищённого электротехнического объёма, где исключены случайное прикосновение и воздействие пыли или влаги.
- питание объекта должно соответствовать однофазной сети 230 В;
- сигнал управления должен быть 0…10 В;
- нагрузка должна подходить для регулирования методом отсечки фазы;
- модель снята с производства, поэтому наличие и варианты замены стоит уточнять до заказа.
Монтаж и эксплуатация
Монтаж должен выполнять специалист, знакомый с силовыми цепями и автоматикой вентиляционного или холодильного оборудования. При установке следует обеспечить защиту открытой платы, корректное подключение управляющего сигнала и соблюдение требований электробезопасности для оборудования с сетевым питанием.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
