Регулятор скорости Carel FCSM042300
Carel FCSM042300 — однофазный регулятор скорости вентиляторов FC-серии. Изделие управляет вращением двигателя методом отсечки фазы и принимает управляющий сигнал 0…10 В от внешнего контроллера.
Устройство и принцип работы

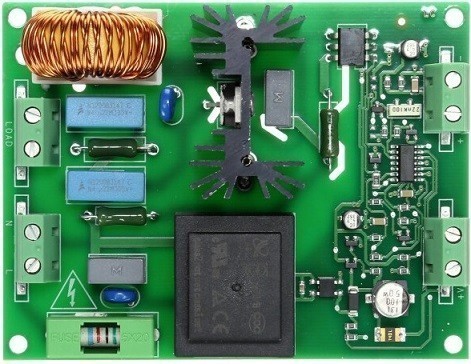

Регулятор выполнен как открытая плата IP00 для установки внутри электрического шкафа или отдельного защищённого отсека. Основа работы — симисторное фазовое регулирование: часть полуволны питающего напряжения отсекается, за счёт чего меняется действующее напряжение на двигателе вентилятора и, как следствие, его скорость.
- исполнение рассчитано на однофазные вентиляторы;
- управление выполняется аналоговым сигналом от автоматики;
- регулирование подходит для двигателей, допускающих фазовое управление;
- открытая плата требует размещения в защищённом корпусе.
Назначение
FCSM042300 применяют в холодильных установках и климатическом оборудовании, где требуется изменять скорость вентилятора воздушного конденсатора. Такое управление помогает поддерживать рабочее давление конденсации при изменении температуры наружного воздуха или тепловой нагрузки.
Регулятор уместен в составе щитов автоматики холодильных агрегатов малой и средней производительности, приточных установок и малых чиллеров. Он не является самостоятельным контроллером контура, а работает как силовой исполнительный узел по заданию от управляющей автоматики.
Совместимость
Устройство рассчитано на совместную работу с контроллерами Carel, которые формируют аналоговый сигнал управления. В черновых проектах его часто используют с контроллерами pCO, c.pCO и pJEZ, если схема управления предусматривает выход 0…10 В для задания скорости вентилятора.
- совместимое оборудование должно иметь подходящий управляющий выход;
- двигатель вентилятора должен быть рассчитан на фазовое регулирование;
- силовая часть подбирается по току вентилятора и условиям установки;
- электрическая схема должна предусматривать защиту платы и подключённых цепей.
Подбор и монтаж
При подборе важно учитывать тип двигателя вентилятора, способ управления от контроллера и условия размещения в шкафу автоматики. Так как плата имеет открытое исполнение, её нельзя устанавливать в доступном или незащищённом месте без корпуса, обеспечивающего электрическую безопасность и защиту от внешних воздействий.
Монтаж выполняют с учётом требований к силовым цепям, охлаждению элементов и разделению управляющих и питающих проводников. После установки проверяют направление реакции вентилятора на управляющий сигнал и устойчивость работы двигателя на минимально допустимой скорости.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
