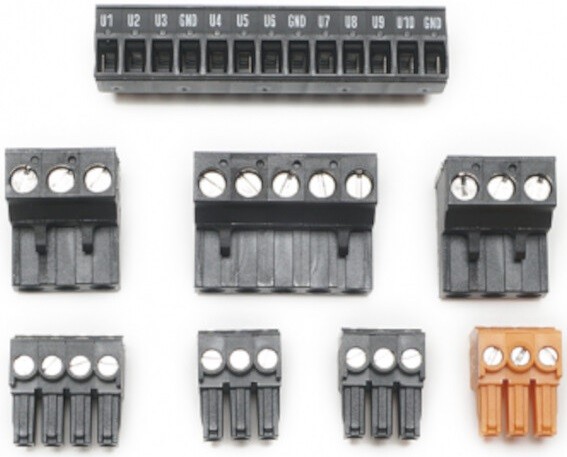

Разъемы винтовые Carel PR+D0CON0E0
Разъемы винтовые Carel PR+D0CON0E0 — комплект клеммных разъемов для контроллеров серии c.pCO. Изделие используется при сборке, ремонте и обслуживании щитов автоматики Carel, где требуется надежное подключение внешних цепей к плате контроллера без переделки штатной схемы.
Назначение и устройство
PR+D0CON0E0 относится к сменным винтовым разъемам для автоматики Carel. Такой узел служит промежуточным соединением между проводниками полевого оборудования и контактными группами контроллера: провод фиксируется винтовым зажимом, а сам разъем устанавливается на ответную часть платы.
- помогает быстро отсоединять контроллер при сервисе или замене;
- сохраняет аккуратную разводку внутри шкафа автоматики;
- подходит для восстановления штатного подключения при повреждении или потере клеммника;
- используется при комплектации нового щита управления на базе c.pCO.
Где применяется
Разъемы применяются в системах, где контроллеры Carel c.pCO управляют холодильным, климатическим и технологическим оборудованием. В таких установках через клеммные соединения обычно подключают сигнальные цепи, исполнительные устройства, датчики и элементы защиты, предусмотренные проектом шкафа.
Типовые области применения включают холодильные витрины и камеры, rack-централи супермаркетов, чиллеры, тепловые насосы, прецизионные кондиционеры, приточно-вытяжные установки, системы увлажнения и промышленные процессы с точным регулированием температуры или влажности.
Совместимость
Ключевая привязка PR+D0CON0E0 — серия Carel c.pCO. Разъем выбирают для оборудования и шкафов, в которых уже используется эта платформа управления либо предусмотрена установка контроллера c.pCO в составе новой системы автоматизации.
При замене важно сохранять тот же артикул разъема, чтобы посадка на плату и назначение контактных групп соответствовали исходной конфигурации. Это особенно важно для сервисных работ на действующих холодильных центрах, климатических установках и щитах управления, где изменение клеммной части может потребовать пересборки проводки.
Подбор и обслуживание
Перед установкой проверяют соответствие артикула PR+D0CON0E0 документации на шкаф или перечню комплектующих для контроллера c.pCO. Разъем устанавливают при отключенном питании, с контролем качества зачистки проводников и надежности винтовой фиксации.
- при ремонте меняют поврежденный или изношенный клеммный узел без изменения логики подключения;
- при сборке щита заранее распределяют проводники по назначению цепей;
- после монтажа проверяют плотность посадки разъема на плате и отсутствие натяжения проводов;
- при обслуживании обращают внимание на следы нагрева, ослабление зажимов и механические повреждения корпуса.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
