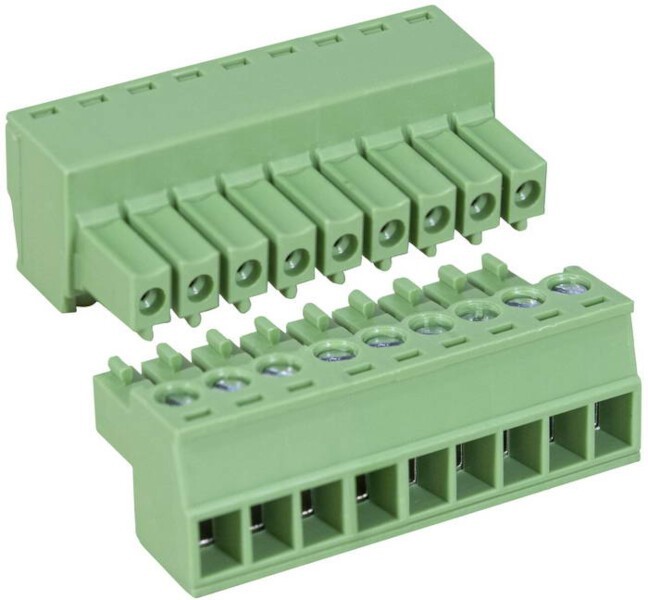

Разъемы соединительные Carel ACS00CK001201
Соединительные разъемы Carel ACS00CK001201 предназначены для коммутации цепей управления в составе оборудования Carel. Узел используют при сборке, ремонте или обслуживании шкафов и модулей, где требуется штатное подключение проводников без переделки посадочного места и схемы соединений.
Назначение и устройство
ACS00CK001201 относится к разъемным соединительным элементам: он обеспечивает электрический контакт между проводкой и платами, контроллерами или внутренними узлами установки. Такой компонент применяют там, где важно сохранить заводскую схему подключения и аккуратно разделить цепи при сервисных работах.
- используется как замена штатного разъема или клеммного соединения;
- помогает восстановить корректное подключение после ремонта проводки;
- подходит для доукомплектования щита или узла управления Carel.
Где применяется
Разъем ACS00CK001201 применяют в холодильных системах, климатическом оборудовании и установках с электронным управлением. В типовых объектах это холодильные витрины и камеры, rack-централи супермаркетов, чиллеры, тепловые насосы, прецизионные кондиционеры, приточно-вытяжные установки, а также системы увлажнения.
В таких системах соединительный элемент не выполняет самостоятельного регулирования, но влияет на надежность передачи сигналов и питания внутри контура управления. Его состояние особенно важно при поиске неисправностей, связанных с обрывом, плохим контактом или некорректным подключением после обслуживания.
Совместимость
Подбор выполняют по артикулу ACS00CK001201 и месту установки в конкретном изделии Carel. Разъем должен соответствовать штатному узлу, для которого он предусмотрен в электрической схеме или сервисной документации оборудования.
- для холодильных агрегатов и rack-централей проверяют назначение разъема в шкафу управления;
- для климатических установок сверяют положение узла относительно контроллера и подключаемой цепи;
- для систем увлажнения учитывают, к какому модулю или кабельной группе относится соединение.
Что учесть при монтаже
Перед заменой важно зафиксировать исходное подключение проводников и исключить перепутывание цепей. Контакты должны быть чистыми, без следов перегрева, окисления и механического повреждения. После установки проверяют плотность посадки разъема, отсутствие натяжения кабеля и соответствие подключений схеме оборудования.
Если разъем меняют при ремонте, вместе с ним осматривают соседние клеммы, жгуты и места фиксации проводов: повторный отказ часто связан не с самим соединителем, а с ослабленным контактом или нагрузкой на кабельную линию.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
