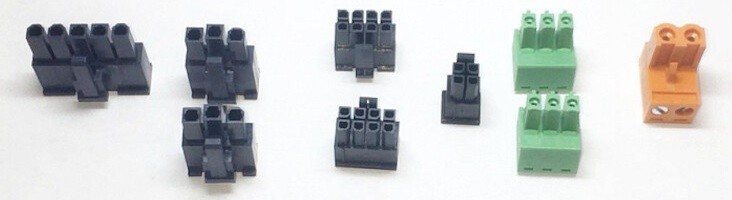

Разъемы для контроллера Carel UCHCOND000
Carel UCHCOND000 — комплект разъемов для контроллера Carel, предназначенный для подключения цепей управления в составе автоматики оборудования. Изделие используют при ремонте, обслуживании или сборке шкафа управления, когда требуется штатный разъемный узел без изменения схемы подключения.
Назначение и устройство
Разъемы служат интерфейсом между контроллером и внешними цепями: датчиками, исполнительными устройствами, сигнальными линиями и элементами питания, предусмотренными схемой оборудования. Формат клеммного подключения упрощает демонтаж контроллера при сервисе и помогает сохранить порядок проводки в шкафу автоматики.
- изделие относится к компонентам автоматики Carel;
- используется как разъемный клеммный узел для контроллера;
- подходит для замены штатного элемента при сохранении исходной схемы;
- применяется при доукомплектовании оборудования Carel.
Область применения
UCHCOND000 применяют в системах, где контроллер Carel управляет технологическими процессами и должен быть подключен к внешним цепям через штатные разъемы. Такой компонент востребован в холодильном оборудовании, системах вентиляции и кондиционирования, а также в установках увлажнения воздуха.
В сервисной практике разъемы заказывают при повреждении клеммной части, потере элемента при разборке, следах перегрева контактной группы или необходимости аккуратно восстановить подключение контроллера без переделки проводки.
Совместимость
Изделие подбирают по артикулу UCHCOND000 для контроллеров Carel и оборудования, где предусмотрен такой разъемный комплект. В карточке применяется назначение «разъемы для контроллера», поэтому при подборе важно сверять именно узел автоматики, а не только основную модель установки.
- используется с контроллерами Carel;
- может применяться в оборудовании линеек humiSteam, heaterSteam, humiFog, gaSteam, compactSteam, humiSonic и humiDisk при наличии соответствующего посадочного места и схемы подключения;
- подходит для сервисной замены штатных разъемов в шкафах и блоках автоматики Carel.
Подбор и обслуживание
Перед установкой разъемов следует сопоставить артикул детали с документацией на контроллер и с фактической схемой подключения. При замене важно перенести проводники по исходному порядку, проверить состояние жил и убедиться, что фиксация контактов не нарушена. Разъемный узел не меняет алгоритм работы контроллера, а обеспечивает корректное электрическое соединение в составе штатной системы управления.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
