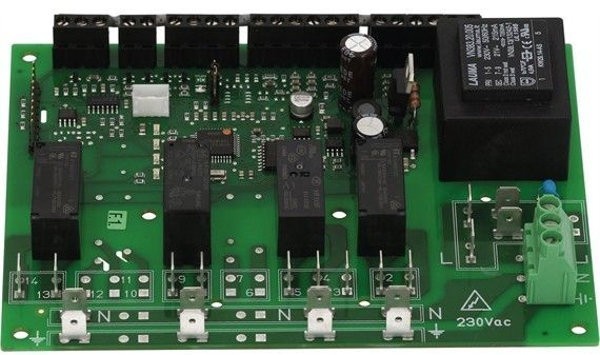

Плата Carel PSB0001100
Плата Carel PSB0001100 относится к изделиям PSB и используется как расширительная плата питания для систем Carel, где контроллер работает с дополнительными модулями, датчиками и исполнительными устройствами. Узел предназначен для включения в состав расширенной конфигурации оборудования, когда питание периферии требуется вынести на отдельную плату.
Назначение и устройство
PSB0001100 применяют в составе шкафов управления и сервисных комплектов Carel как отдельный узел питания для вспомогательных цепей. Плата помогает разгрузить основной контроллер и организовать питание подключаемых элементов без изменения логики управления.
- подходит для расширенных конфигураций контроллеров Carel;
- используется с модулями ввода-вывода и периферийными устройствами;
- служит заменяемым узлом при ремонте оборудования с платой PSB.
Где применяется
Плата востребована в холодильных, климатических и увлажнительных установках на базе оборудования Carel. Ее используют там, где к контроллеру подключены датчики, клапаны, приводы, сигнальные элементы и другие внешние устройства, требующие отдельной линии питания.
- шкафы управления холодильными агрегатами;
- системы управления фанкойлами;
- увлажнители Carel в составе обслуживаемых установок;
- программируемые контроллеры с расширенной периферией.
Совместимое оборудование
В качестве связанного оборудования для PSB0001100 указываются контроллеры IR33, IR33+, PowerCompact для IROP, контроллеры фанкойлов e-dronic и e-drofan для HYVC, HYFC и HYSC, а также увлажнители humiSteam UE и heaterSteam UR. Для программируемых систем плата связана с pCO5+ и c.pCO.
В составе одной системы с такой платой могут применяться датчики NTC*, DPW*, SPKT* и кабели RS-485 RITCCON050, RITCCON100, RITCCON150.
Подбор и обслуживание
При замене важно сверить артикул PSB0001100 с установленной платой, назначение разъемов, посадочное место и схему подключения конкретного оборудования. Для корректной замены учитывают модель контроллера или увлажнителя, серийные данные установки и фактическое место монтажа платы в шкафу.
- не следует подбирать плату только по внешнему сходству;
- перед установкой проверяют совместимость с конфигурацией контроллера;
- при обслуживании сохраняют исходную схему подключений и обозначения цепей.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
