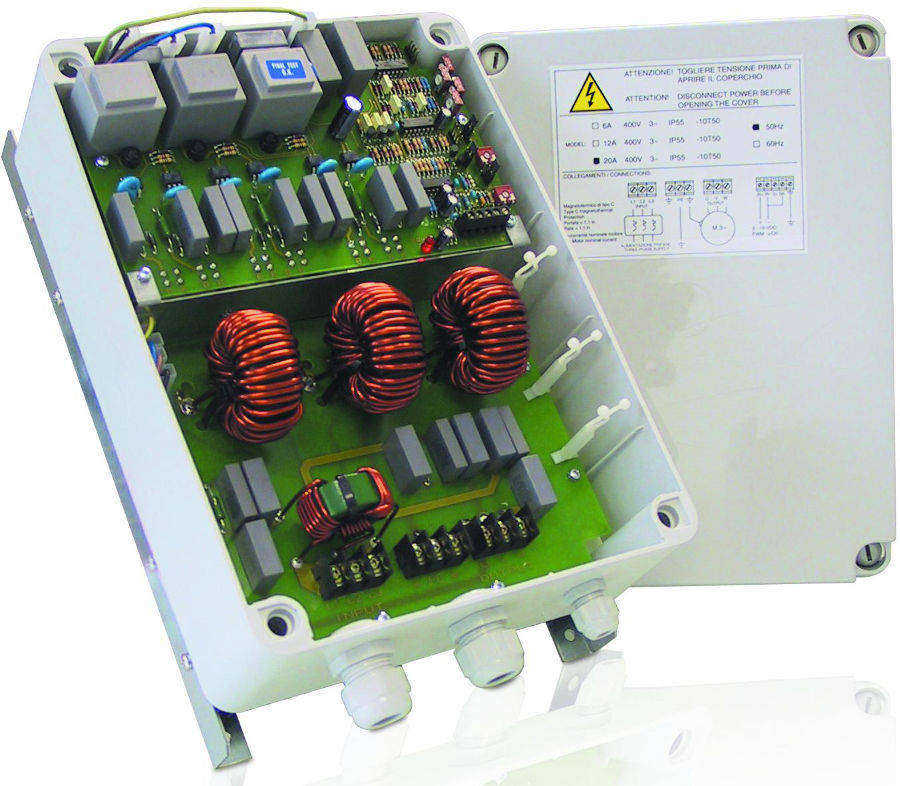

Плата Carel FCS3124000
Плата Carel FCS3124000 относится к серии FCS3 и используется как трёхфазный регулятор скорости вентиляторов с фазовой отсечкой. Изделие выполнено в готовом корпусе IP55 и принимает управляющий сигнал 0…10 В или ШИМ, позволяя плавно изменять скорость вращения вентиляторов в составе холодильной автоматики.
Назначение и устройство
FCS3124000 управляет электродвигателями вентиляторов за счёт изменения действующего напряжения по принципу отсечки фазы. Такой способ регулирования позволяет снижать скорость без ступенчатого включения и выключения, поддерживая более ровную работу воздушного конденсатора.
- серия FCS3 предназначена для трёхфазного управления вентиляторами;
- вход управления рассчитан на сигнал от контроллера или совместимого датчика;
- корпусное исполнение защищает узел при монтаже вне отдельного щита;
- регулирование выполняется без замены штатной логики холодильной установки.
Применение
Регулятор применяют в холодильных контурах с воздушным конденсатором, где требуется поддерживать давление конденсации при изменении наружной температуры и тепловой нагрузки. При снижении потребности в теплоотводе FCS3124000 уменьшает скорость вентиляторов, что помогает стабилизировать работу компрессорного оборудования и снизить излишний шум от вентиляционной группы.
- воздушные конденсаторы холодильных агрегатов;
- чиллеры с вентиляторным теплообменником;
- коммерческие холодильные витрины и централизованные системы;
- установки средней мощности, где используется плавное управление вентиляторами.
Совместимость
FCS3124000 может работать с контроллерами Carel pCO и c.pCO, а также с датчиком давления Carel SPKT при прямом управлении по давлению конденсации. Подключаемые вентиляторы должны быть рассчитаны на фазовое регулирование скорости; это важно для устойчивой работы двигателя и исключения перегрева при пониженной скорости.
Подбор и обслуживание
При подборе учитывают трёхфазное исполнение регулятора, соответствие нагрузки номинальному току 12 А и питание 400 В. Важна совместимость электродвигателя с TRIAC-регулированием, корректная настройка управляющего сигнала и соблюдение требований к отводу тепла от силовой части. При обслуживании проверяют состояние клемм, корпуса, цепей управления и вентиляторов, так как нестабильная нагрузка напрямую влияет на качество регулирования давления конденсации.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
