Модуль расширения ввода/вывода CAREL p.COe с интерфейсом tLAN
Модуль расширения CAREL c.pCOe с интерфейсом tLAN — плата расширения входов/выходов для контроллеров Carel семейства c.pCO. Добавляет дополнительные аналоговые и цифровые входы, релейные выходы к основному контроллеру. Подключается к контроллеру по шине tLAN (Carel-специфичная шина связи на базе RS485). Оригинал Carel S.p.A. (Италия).
Что такое c.pCOe
c.pCOe — модуль расширения I/O для контроллеров Carel c.pCO. Физически — отдельная плата в своём корпусе, которая подключается к основному контроллеру по tLAN и управляется им как часть единой системы. В прошивке c.pCO модуль виден как дополнительные каналы входов/выходов; никакой отдельной логики c.pCOe не имеет — это «удалённые» клеммы контроллера.
tLAN — что это за шина
tLAN (Terminal LAN) — фирменная шина связи Carel между контроллером и периферией. Физически — RS485 на витой паре с экраном, логически — протокол Carel с быстрым циклом обновления (несколько раз в секунду). Длина шины до 200+ метров. К одному контроллеру c.pCO через tLAN можно подключить до 5 модулей c.pCOe и до 3 дисплеев pGD.
Применение
Модуль c.pCOe используется когда: (1) не хватает I/O на основном c.pCO — например, контроллер Small не имеет нужного количества входов для проекта; (2) распределённая автоматика — контроллер в одном шкафу, I/O нужны в удалённом щите (экономия на прокладке кабелей к каждому датчику); (3) модульное наращивание — проект расширяется во времени, добавляются новые шлейфы; (4) разделение по функциям — разные c.pCOe отвечают за разные узлы системы (отопление, охлаждение, вентиляция).
Настройка
После подключения к c.pCO модуль c.pCOe распознаётся автоматически по tLAN. В прошивке контроллера (c.suite) — задать адрес c.pCOe (DIP-переключатели на плате) и назначить каналы. Программируется как обычные I/O основного контроллера, только с префиксом удалённого модуля.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:

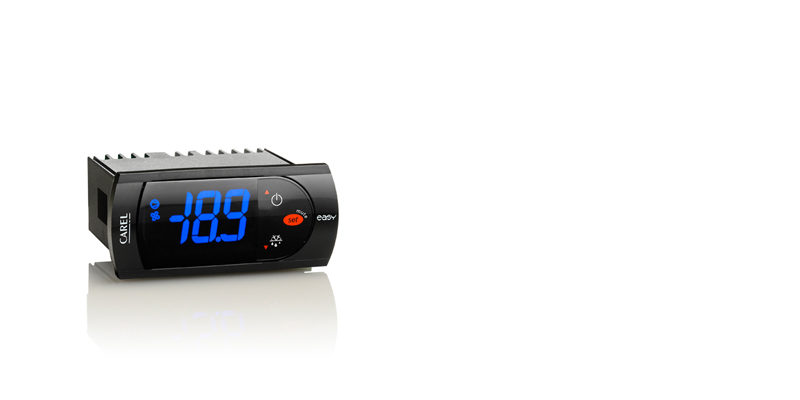

- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Артикулы семейства c.pCO кодируются так: P+D*** — c.pCO medium (средний размер); P+E*** — c.pCOmini (компактный DIN-rail с 1 Ethernet); P+P*** — c.pCOe (экспандер I/O для c.pCO по FBus/CANbus, увеличивает количество входов/выходов). Последующие символы (000UB00EF0 и т.п.) задают набор опций: количество реле, наличие USB, дисплея, дополнительных Ethernet-портов, FRAM/flash, тип питания. Точная расшифровка — в datasheet конкретной модификации.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
Это последовательные поколения программируемых контроллеров Carel:
- pCO3 (16-бит, H8S) — снят с производства, поставляется как запчасть.
- pCO5 (2010, 32-бит ARM, Ethernet опционально) — переходное поколение.
- pCO5+ (2014, ARM Cortex-A5, до 100 МБ памяти, встроенный Ethernet) — актуальная базовая линейка.
- c.pCO / c.pCOmini (2016+, ARM Cortex-M4, 2× Ethernet, NAND flash) — новое поколение с IEC 61131-3 программированием.
Программы pCO1/2/3/5/5+ пишутся в 1tool (FBD). Программы c.pCO пишутся в c.suite (LD/FBD/ST). 1tool-приложения не запускаются на c.pCO напрямую — нужен порт.
Это принципиально разные задачи:
- IR33 — готовый контроллер для стандартной витрины или камеры. Параметры настраиваются вручную через кнопки, логика зашита на заводе. Цена ниже, запуск быстрее.
- pCO5+ / c.pCO — программируемый универсальный контроллер. Подходит когда нужна нестандартная логика, интеграция в BMS, управление сложной установкой (чиллер, AHU, многосекционный процесс). Требует среды разработки (1tool/c.suite) и написания приложения.
Для обычного холодильного применения — IR33 достаточно и проще. pCO нужен для OEM-производителей и сложных HVAC.
