Carel PJEZ (easy): справочник холодильных контроллеров по артикулам

PJEZ — торговая марка «easy» компании Carel, серия микропроцессорных контроллеров с LED-дисплеем для холодильных агрегатов, витрин и шкафов. Это прямой преемник более старой серии PJ32. Мануал — +030220791 (rel. 3.3–3.4). В этой статье — полный разбор артикулов, включая самые поисковые PJEZC0H000, PJEZS0H000 и PJEZC1E010K.

Три подсемейства easy

• easy — стандарт, 3-значный LED, до 3 входов, до 3 реле;

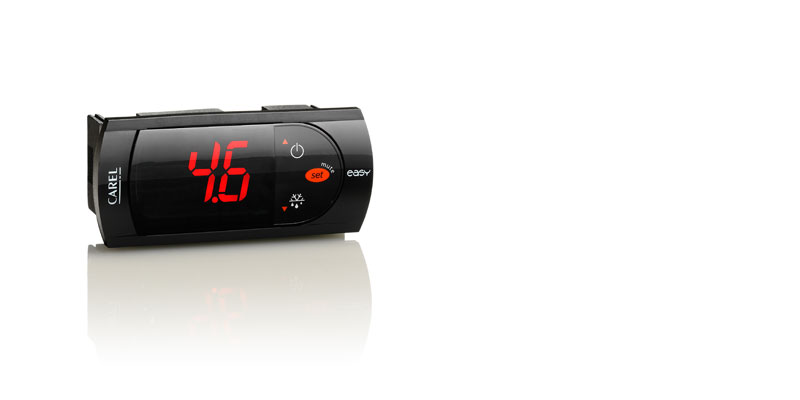

• easy compact — самый маленький, 2-значный LED, 1 реле (коды PJEZSN*, PJEZSP*, PJEZMN*, PJEZMP*);
• easy split — с выносной силовой платой (коды PJEZ*8****), одно реле отведено под свет.

Параллельно Carel выпускает серию PQEZ* — та же функциональность, но с сертификацией на горючие хладагенты (R290, R600a).

Буква типа (5-я позиция после PJEZ)

Структура артикула PJEZ

Код имеет 8 позиций: PJEZ [тип] [конструктив] [питание/реле] [реле2/RTC] [сеть/ключ] [версия].

• 5-я — тип: S/C/X/Y/M;
• 6-я — конструктив: 0 = стандарт, N/P = easy compact, 8 = easy split;
• 7-я — питание + клеммы: E = 230 В, разъёмные, G = 230 В, винтовые + 2 реле, H = 230 В, винтовые, 1 реле 2 HP (S) / 3 реле (C), N = 115 В или низковольтное;
• 8-я — вариант силовой (0 = стандарт, B = buzzer, 1 = доп. реле);
• 9-я — питание: 0 = 230 В, 1 = 115 В, 2 = 12 В;
• 10-я — сервисный TTL-разъём: K = есть разъём для IROPZKEY00 и IROPZ485S0, 0 = без разъёма (только кнопочная настройка).

PJEZC0H000 — 367 поисковых показов, флагман линейки

• Тип: easy, C (ventilated) — низкотемпературный вентилируемый контроллер.
• Применение: морозильные бонеты, витрины, камеры с принудительной конвекцией (вентилятор на испарителе). Диапазон уставки до −50 °C.
• Реле: 3 — компрессор (2 HP, 12 A), вентилятор испарителя (8 A), разморозка (8 A / 16 A в зависимости от исполнения).
• Датчики: 2 NTC/PTC (амбиентный + испаритель/разморозка) + 1 цифровой вход (дверь, ручная разморозка — параметр A4).
• Питание: 230 Vac +10/−15 %, 50/60 Гц, 1,5 ВА.
• RS485: в базовой версии 0H000 разъёма нет. Нужен суффикс K (PJEZC0H000K).
• Корпус: 81×36×65 мм, IP65 передняя панель.
• Дисплей: 3 цифры красный LED, знак «−», 6 статусных светодиодов.

Это самая «полная» easy-модель — 3 реле в компактном корпусе без трансформатора. Основной выбор российских сборщиков морозильных шкафов.

PJEZS0H000 — 125 показов

• Тип: easy, S (static) — среднетемпературный, работа выше 0 °C.
• Применение: витрины молочные/гастро, шкафы с естественной конвекцией (без вентилятора испарителя), мини-бары, винные шкафы.
• Реле: 1 — компрессор 2 HP (8 A).
• Датчики: 2 NTC/PTC.
• Питание: 230 Vac.
• Функции: термометр + термостат + авторазморозка простым остановом компрессора (defrost by stopping the compressor). Защита компрессора (параметры c0, c1, c2, c4).

PJEZC1E010K — 87 показов

Расшифровка по позициям:

• PJEZ — серия easy;
• C — ventilated low-T (3 реле);
• 1 — питание 115 Vac (американский рынок / OEM-экспорт);
• E — разъёмные (plug-in) клеммы;
• 010 — версия прошивки / варианта;
• K — с разъёмом IROPZKEY и IROPZ485 (сервисный TTL-порт).

Итого: 115-вольтовый ventilated low-T со съёмными клеммами и сервисным разъёмом. Целевое применение — OEM-линейки на экспорт в США/Канаду.

Опечатки и синонимы

PJEZCOHOOO (буквы O вместо нулей) — это та же модель PJEZC0H000, просто популярная опечатка при поиске. Яндекс в итоге склеивает кластер.

PYEZ — это не PJEZ нового поколения

PYEZ — параллельная серия PY Basic 30A, а не «следующее поколение PJEZ». Отличия:

PYEZ1R05J5 — полный PY Basic с разморозкой горячим газом, ТЭН-контролем (d0=0..4), 2 NTC, управлением вентилятором испарителя (F0..F6). PYEZ1R05J4 — экономичный без разморозки, 1 NTC. PYEZAZ0565 — компактный OEM-вариант для бутылочных холодильников без разморозки.

Программирование и обслуживание

Для работы с параметрами через ПК нужны:

• VPM (Visual Parameter Manager) — бесплатно с KSA;
• IROPZPRG00 — USB/I²C программатор;
• IROPZKEY00 — аккумуляторный ключ для копирования параметров между устройствами. Работает даже с обесточенным контроллером.

RS485 у PJEZ никогда не встроен внутрь (нет клемм A/B) — только через внешний конвертер в TTL-разъём K. tLAN у PJEZ нет — это протокол старших серий (IR33, pCO, MPXPRO).

Вход в параметры (общий для PJEZ)

Удерживать Prg + SET более 3 секунд. На дисплее — запрос пароля. Пароль по умолчанию — 22 (в ряде OEM — 44). Подробно про уровни и сброс — в статье Пароли контроллеров Carel.

Ходовые артикулы PJEZ и PQEZ

• PJEZS-серия: PJEZS00000, PJEZS0H000, PJEZS0H000K, PJEZS0H100, PJEZS0E010, PJEZS0G000, PJEZSN0000, PJEZSNH0E0;
• PJEZC-серия: PJEZC00000, PJEZC0H000, PJEZC0H000K, PJEZC0E000, PJEZC0P000, PJEZC1E010K;
• PJEZY: PJEZY0H000, PJEZY0E000;
• PJEZX: PJEZX0H000;
• PJEZM (термометры): PJEZMNN0E0, PJEZM0N000;
• PQEZ (под R290): PQEZS*, PQEZC*;
• PYEZ (PY Basic): PYEZ1R05J4, PYEZ1R05J5, PYEZAZ0565.
