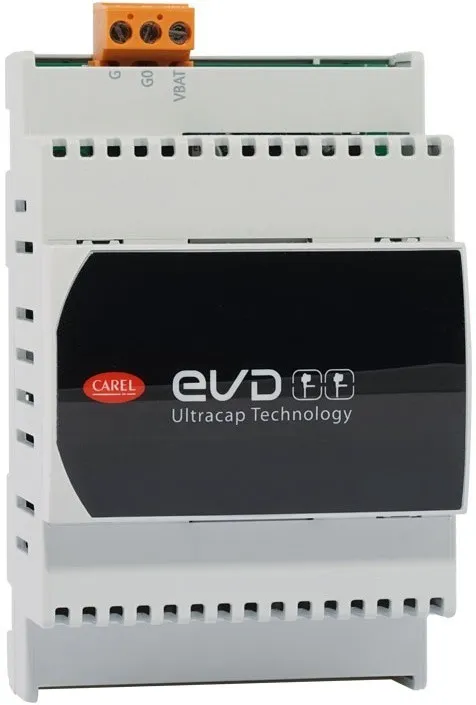

Модуль Carel EVD0000UC0
Carel EVD0000UC0 — внешний модуль аварийного питания на суперконденсаторах EDLC (Electric Double Layer Capacitor) для драйверов электронных расширительных вентилей Carel: при пропадании сетевого питания он временно питает драйвер ровно столько, сколько нужно для немедленного закрытия подключённого ЭРВ (одного или двух). Исполнение по каталогу: МодульUltracap CAREL для EVDEVO.
К чему относится
Самостоятельным прибором не является — это аксессуар к драйверу ЭРВ.
Что отличает это исполнение
- Для EVDEVO
- EVD0000UC0: питание заряда 24 В~/24 В= ±15% параллельно драйверу, потребление 10 ВА только в режиме заряда
- Время повторного заряда EVD0000UC0: 4 мин для двух клапанов Carel и 5 мин для двух клапанов сторонних производителей
- При питании постоянным током аварийное закрытие клапана НЕ выполняется, даже если подключён модуль EVD0000UC0 или батарейный модуль EVBAT00400
- Подключение только силовое: у EVD0000UC0 — три провода G, G0, VBAT
- Единственная настройка EVD0000UC0 — аппаратный выбор выходного напряжения 18,4 В (по умолчанию) / 13 В
- EVD0000UC0 монтируется на DIN-рейку рядом с драйвером и соединяется с EVD evolution тремя клеммами — G, G0 и VBAT (модуль питается параллельно драйверу от того же источника 24 В~
Соседние исполнения
Если этот артикул не подходит по параметрам, в том же семействе есть:
- EVDMU00R11 — Модуль питания ULTRACAP RESIN MODULE FOR EVD ICE PKG 10PCS
Технические данные
- Принцип: при пропадании питания драйвер за счёт энергии суперконденсаторов выполняет аварийное закрытие клапана. Конденсаторы при этом разряжаются полностью — заряда хватает ровно на ОДНО закрытие (Number of consecutive valve closing operations = 1)
- Ресурс: расчётный срок службы модуля не менее 10 лет, характеристика старения 80 000 часов наработки; батарей нет, периодическое обслуживание и замена элементов не требуются. Корпус — технополимер, самозатухание V2 (UL94), RAL7035. Сертификация: EN 60730-1, UL60950
- EVDMU00R10/EVDMU00R11 (для EVD ice): корпус, залитый смолой, степень защиты IP65/IP67, габариты 98×75×55 мм; питание заряда 13 В= ±10% от драйвера (потребление входит в потребление драйвера), максимальное выходное напряжение 12 В= ±15%; время заряда 4 мин на один клапан Carel; рабочие условия -30…60 °C. Подключается заводским кабелем длиной 100 мм к разъёму Ultracap драйвера. Индекс «1» в конце артикула EVDMU00R11 означает упаковку 10 шт
- Диагностика: на EVD ice аварийное закрытие сопровождается тревогами E5 (идёт аварийное закрытие) и E8 (закрытие не завершено, сброс ручной — кнопкой PRG/Set или переменной по сети), E7 — низкое напряжение/недостаточный заряд модуля Ultracap. На EVD evolution результат фиксируется параметром «Failed closing alarm status» (0 — закрытие успешно, 1 — неудачно), реле можно сконфигурировать как «failed closing alarm relay» (конфигурация 8 или 9)
Подключение и настройка
Подключение чисто силовое, без обмена данными. EVD0000UC0 монтируется на DIN-рейку рядом с драйвером и соединяется с EVD evolution тремя клеммами — G, G0 и VBAT (модуль питается параллельно драйверу от того же источника 24 В~; в фирменной схеме показан отдельный трансформатор TRADRFE240 35 ВА и предохранитель 2 AT), длина линии не более 5 м. Для EVD ice модуль EVDMU00R1* соединяется готовым кабелем 100 мм с разъёмом Ultracap драйвера и крепится хомутом.
Важно при заказе
- PCO. Это модуль аварийного питания драйвера ЭРВ, никаких входов/выходов у него нет
- Подключение только силовое: у EVD0000UC0 — три провода G, G0, VBAT; у EVDMU00R1* — заводской кабель к разъёму Ultracap драйвера EVD ice. Обмена данными нет
- Suite, 1tool или иной среде разработки, что для него загружается программа или задаются параметры. Конфигурации нет вообще; единственная настройка EVD0000UC0 — аппаратный выбор выходного напряжения 18,4 В (по умолчанию) / 13 В
Подбор и проверка совместимости — через почту в контактах.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
