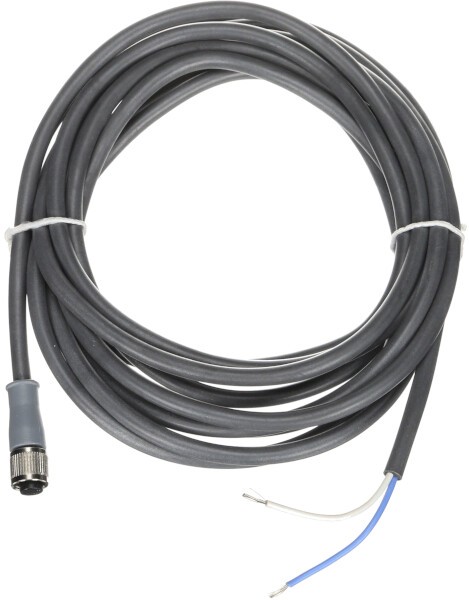

Кабель Carel TSOPZCV030
Кабель Carel TSOPZCV030 предназначен для подключения пассивных датчиков температуры Carel, включая датчики PT1000. Изделие относится к принадлежностям серии TSOPZ и применяется там, где нужен готовый соединительный кабель с термостойкой изоляцией и надежной фиксацией на датчике.
Конструкция и исполнение
Кабель выполнен с силиконовой изоляцией, рассчитанной на применение в зонах с повышенной температурой. На стороне подключения установлен трехконтактный разъем DIN с накидной гайкой M8×1: такое соединение помогает удерживать контактный узел в рабочем положении и снижает риск случайного отсоединения при вибрации или обслуживании оборудования.
- готовое кабельное исполнение для датчиков температуры Carel;
- силиконовая оболочка для участков с тепловой нагрузкой;
- разъемное подключение без доработки корпуса датчика;
- механическая фиксация соединения накидной гайкой.
Где применяется
TSOPZCV030 используют в составе систем автоматики, где пассивный датчик температуры должен быть вынесен к контролируемой зоне, а соединение должно выдерживать нагрев рядом с технологическим оборудованием. Кабель подходит для шкафов управления, холодильных и климатических установок, увлажнительных систем и других узлов, где датчик Carel передает сигнал на контроллер.
- подключение температурных датчиков в контурах регулирования;
- замена штатного кабеля при повреждении изоляции или разъема;
- монтаж датчика в зоне, удаленной от клеммного блока;
- сервисное восстановление цепи измерения температуры.
Совместимость
Кабель предназначен для пассивных датчиков температуры Carel, рассчитанных на подключение через трехконтактный DIN-разъем с резьбовой фиксацией M8×1. В черновом описании карточки отдельно указано применение с датчиками PT1000, поэтому изделие следует рассматривать как соединительный аксессуар именно для таких цепей измерения температуры при совпадении разъема и схемы подключения.
Подбор и монтаж
При подборе важно сверить тип датчика, ответную часть разъема и условия прокладки кабеля. Силиконовая изоляция уместна рядом с нагреваемыми поверхностями, но кабель не должен испытывать натяжение, перегиб у разъема или контакт с острыми кромками. При установке разъем фиксируют гайкой без перекоса, а трассу прокладывают отдельно от силовых проводов, если это требуется для устойчивого сигнала датчика.
- перед заменой проверяют совпадение разъема с датчиком;
- кабель укладывают с запасом на обслуживание;
- соединение защищают от загрязнений и механической нагрузки;
- после монтажа проверяют корректность показаний температуры.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
