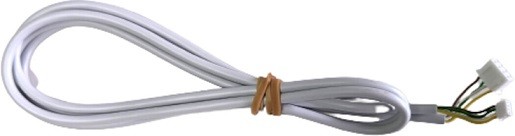

Кабель Carel ACS00CB000022
Carel ACS00CB000022 — соединительный кабель для узлов автоматики Carel, выполненный в формате JST/JST. Позиция относится к кабельным компонентам и применяется для штатного соединения электронных плат, датчиков или внутренних модулей в составе оборудования увлажнения и автоматизации, где предусмотрен такой тип подключения.
Изделие и устройство
Кабель предназначен для передачи сигналов между компонентами системы без доработки штатной проводки. Разъемы JST на обоих концах позволяют подключать кабель к соответствующим ответным частям внутри оборудования Carel.
- исполнение: кабель JST/JST;
- назначение: внутреннее соединение компонентов автоматики;
- комплектация: набор из нескольких одинаковых кабелей для обслуживания или сборки узлов;
- применение: замена поврежденного соединителя либо установка при комплектовании оборудования.
Где применяется
Кабель используют в системах Carel, где в электрической схеме предусмотрено соединение через разъемы JST. Он подходит для работ с оборудованием увлажнения, шкафами автоматики и вспомогательными узлами, если посадочные разъемы и назначение цепи совпадают со штатной схемой.
Основная задача изделия — восстановить корректное соединение между модулями без изменения конструкции оборудования. Это особенно важно при обслуживании плат управления, сигнальных цепей и внутренних кабельных трасс.
Совместимость
ACS00CB000022 подбирают по артикулу заменяемого кабеля и типу разъемов. Совместимость определяется не только внешним видом соединителя, но и расположением контактов, назначением цепи и схемой конкретного изделия Carel.
- для замены используют тот же артикул кабеля;
- ответные разъемы должны соответствовать формату JST;
- кабельная трасса не должна требовать натяжения, перегиба или изменения укладки;
- при замене важно сохранить исходное направление и порядок подключения.
Подбор и обслуживание
Перед установкой проверяют состояние ответных разъемов, фиксацию контактов и отсутствие повреждений изоляции в соседних цепях. Кабель не следует применять как универсальную перемычку: он рассчитан на штатное место в схеме оборудования Carel.
При обслуживании важно исключить перекос разъема, попадание влаги на контакты и прокладку рядом с элементами, которые могут повредить оболочку. После замены соединение должно фиксироваться без усилия и соответствовать заводской укладке внутри узла.
Выбор контроллера Carel зависит от типа объекта и уровня автоматизации:
- Витрина / холодильный шкаф / камера → IR33 (универсальный), MasterCella (крупная камера), PJEZ/PYEZ (малые витрины)
- Многосекционная витрина с ЭРВ → MPXPRO
- Холодильная централь (rack) → pRack (PRK100/300/300T для транскритики CO2)
- Чиллер / тепловой насос → μC2 / μChiller (UCH) или pCO-на-заказ
- Сложные HVAC / вентиляция / промпроцессы → программируемые pCO / c.pCO
При замене сгоревшего контроллера важно сохранить тип питания, количество реле и датчиков — иначе потребуется переподключение. Для подбора — заявка через контакты.
Технически — да, но с ограничениями. Функциональные аналоги есть у Dixell (IR33 ↔ XR60CX/XR70CX), Eliwell (ID Plus 961/974), Emerson (Dixell), Full Gauge. Но такая замена — это «функциональный аналог, требует переналадки», а не pin-compatible: отличаются параметры, схемы разводки, типы датчиков (NTC β, Pt1000), протоколы BMS.
Если оборудование OEM (из набора другого бренда), лучше ставить оригинальный Carel или заводскую замену, чтобы сохранить гарантию и совместимость с системой мониторинга. Для массового ремонта — подбор аналога через статью о ремонте контроллеров.
Carel периодически обновляет линейку:
- pCO1/pCO2/pCO3 (1998–2008) — legacy, сняты с производства, но поставляются как запчасти. Программа на 1tool.
- pCO5 / pCO5+ (2010–2014+) — текущая базовая линейка, Ethernet, USB, программа 1tool.
- c.pCO / c.pCOmini / c.pCOe (2016+) — новое поколение на ARM Cortex-M4, два Ethernet, программа c.suite (IEC 61131-3).
- IR33 / IR33+ / IREVS — однозонные коммерческие, актуальны сейчас.
- MasterCella / MasterCella 3 — MC старая линейка, MD3 актуальная с ЭРВ.
При замене контроллера не всегда возможно поставить новое поколение без перепрошивки или переналадки — уточняйте совместимость.
