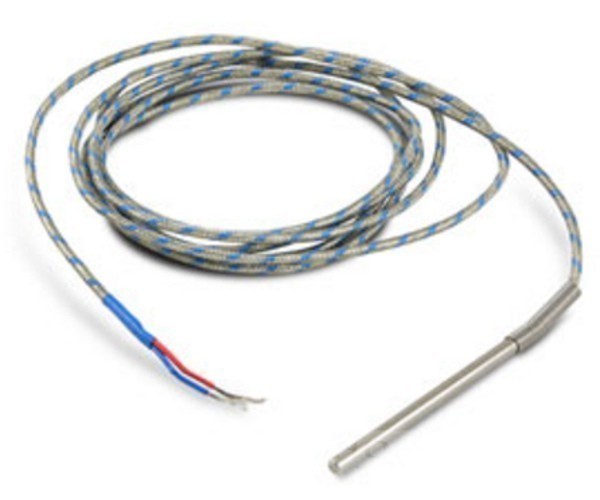

Термопара Carel TCJ0000001
Термопара Carel TCJ0000001 — промышленный температурный датчик типа J (железо/константан), диапазон измерений −40…+750 °C. Используется в системах автоматики Carel для измерения высоких температур, где NTC/Pt1000 не применимы. Оригинал Carel S.p.A. (Италия).
Термопара типа J
Термопара — преобразователь температуры, построенный на эффекте Зеебека: два разнородных металла в спае генерируют термо-ЭДС, пропорциональную разности температур между горячим и холодным спаями. Тип J — пара железо/константан. Сигнал — милливольтовый, требует входа термопарного типа в контроллере (с встроенной компенсацией холодного спая).
Диапазон и область применения
TCJ0000001 — тип J, рабочий диапазон −40…+750 °C. Тип J чаще применяется в умеренных диапазонах до 750 °C, тип K покрывает более высокие температуры и химически агрессивные среды. Типовые задачи Carel: контроль температуры пара/конденсата в промышленных увлажнителях gaSteam, мониторинг теплообменников, системы рекуперации, high-temperature процессы в HVAC-установках.
Подключение
Для работы термопары TCJ0000001 нужен контроллер с входом термопарного типа (у Carel c.pCO/pCO5+ такие входы реализуются через модули расширения с термопарными каналами). Подключение — двухпроводное, компенсационным проводом того же типа (не обычным медным — иначе появится дополнительный термо-ЭДС на переходе). Холодный спай (cold junction) компенсируется электроникой входного модуля. Маркировка кабеля по цвету зависит от стандарта: чёрный/белый — для типа J по IEC 60584.
Рекомендации по применению
Термопары дают меньшую точность по сравнению с NTC/Pt1000 (погрешность 0,5–1,5 % против 0,1–0,3 %), зато работают в диапазонах, где полупроводниковые датчики неприменимы. Для комнатной температуры и задач климатики в диапазоне −40…+150 °C выбирайте NTC 10 кОм или Pt1000 серии NTC/PT у Carel. Термопары — для специализированных приложений с высокой температурой.
Штатный датчик Carel — NTC-термистор 10 кОм при 25 °C с коэффициентом β = 3435 (25/85 °C). Это стандарт для контроллеров IR33, IR33+, MPXPRO, EVD Evolution, pJEZ, μC2 и всех холодильных применений. Диапазон измерений: −50…+90 °C (у HT-версий до +150 °C). Для промышленных применений и высокотемпературных процессов Carel также выпускает Pt1000 (серия PT10*): 1000 Ом при 0 °C, класс B по IEC 60751, диапазон −50…+200 °C. Pt1000 более точен и линеен, но дороже. У pCO/pCO5+/c.pCO универсальные аналоговые входы позволяют выбрать любой тип программно.
У Carel несколько подсерий датчиков температуры под разные задачи:
- NTC — общего назначения, массовая серия.
- NTCI — Industrial, промышленное усиленное исполнение с экранированным кабелем.
- NTCINF — специальные профили с удлинёнными кабелями 3–40 м, двойная изоляция, IP68.
- UEKNTC (например UEKNTC0015) — NTC 10 кОм, специально для увлажнителей humiSteam UE (измерение температуры в районе цилиндра).
- URKPTC (например URKPTCL020) — PTC-термистор для heaterSteam UR, встраивается в тело ТЭНа как защита от перегрева. При превышении критической температуры сопротивление резко растёт — контроллер отключает нагрев. Для измерения PTC у Carel не используется.
Формат артикула Carel: NTC<длина кабеля в см><тип исполнения><опции>.
- Первые 3 цифры — длина кабеля в сантиметрах: 015 = 1,5 м, 030 = 3 м, 060 = 6 м, 120 = 12 м, 200 = 20 м, 300 = 30 м, 600 = 60 м.
- Буквенный код исполнения:
• HF — термоусадочная оболочка, общего назначения, −50…+90 °C;
• HP — высокотемпературная термоусадка до +105 °C;
• HT — High Temperature до +150 °C, для нагнетания компрессора;
• WF/WP — герметичный щуп из нержавейки AISI 304, IP67, для контакта с водой и пищевыми продуктами.
Пример: NTC060HF01 — NTC 10 кОм с кабелем 6 м, термоусадка, общего назначения.
