В Wordstat по Carel регулярно появляется запрос «ACUD5LB». Разберём его отдельно, потому что это интересный случай: такого артикула в публичном каталоге Carel не существует. Скорее всего, речь идёт о либо модели μChiller (UCHBD*), либо о одном из реальных комнатных датчиков T+RH, перепутанных по звучанию. В статье — полный обзор линеек комнатных датчиков Carel.
ACUD5LB — чего на самом деле нет
Проверка на carel.com, carelparts.com, мануале μChiller (+0300053EN rel. 1.2) и в
гугле по строке "ACUD5LB" — этого кода в списке публичных продуктов Carel
нет. Ни среди датчиков, ни среди контроллеров, ни среди пультов.
Что могли перепутать:
- μChiller — контроллер холодильных машин и тепловых насосов. Реальные артикулы: UCHBP00000090, UCHBP00000100, UCHBD00001130, UCHBDE0001140, UCHBDH0001150. Панельные (UCHBP) и DIN-реечные (UCHBD) исполнения. Если заказчик говорит «ACUD5» — это скорее всего именно DIN-реечный μChiller;
- Пульт для μChiller — AX5000PD20A30 (NFC+BLE) или AX5000PD20A20 (только NFC);
- Датчик T+RH с похожим числовым суффиксом — см. следующие разделы.
Если у вас на руках маркировка ACUD5LB (коробка, накладная, шильдик) — попросите скан упаковки или фото штрих-кода. Пробьём через дистрибьюторов, возможно это внутренний код конкретной поставки или ошибка в документах.
Реальные линейки комнатных датчиков Carel
У Carel три основные линейки настенных/канальных датчиков T+RH:
- DP-серия — компактные активные датчики, IP40 — «основная рабочая лошадка»;
- ASWC / ASDC / ASPC — активные датчики нового поколения (для новых проектов c.pCOmini/c.pCO);
- NTC*WH*, NTC*HF* — пассивные термисторы без встроенного электронного блока.

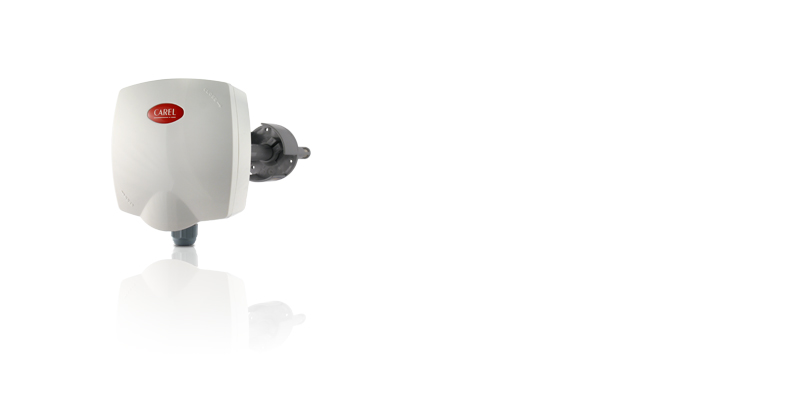

Серия DPWC / DPDC — активные T+RH
| Артикул | Исполнение | T, °C | RH, % | Выход | Применение |
|---|---|---|---|---|---|
| DPWC110000 | настенный | 0…+50 | 0–100 | T: NTC / RH: 0–10 В | офис, HVAC |
| DPWC111000 | настенный | 0…+50 | 0–100 | T: NTC / RH: 0–10 В | офис, HVAC |
| DPWC112000 | настенный | −10…+60 | 10–90 | T: NTC / RH: 0–10 В | рабочие зоны, цех |
| DPDC110000 | канальный | 0…+50 | 0–100 | 0–10 В | AHU, воздуховод |
| DPDC212000 | канальный | −10…+60 | 10–90 | 0–10 В | AHU, воздуховод |
Питание серии: 12–36 В DC / 24 В AC. Выход по влажности — 0–10 В пропорционально 0–100 % RH. Выход температуры — NTC (10 кОм β=3435) или 0–10 В в зависимости от артикула.
Расшифровка кода DP***
3-я буква = место установки:
- W = Wall (настенный, IP30);
- P = Protected (защищённый, промышленный IP55);
- D = Duct (канальный, IP55);
- U = Outdoor (наружный).
4-я буква = параметр:
- C = Combined (T + RH);
- T = только температура.
То есть DPDC = Duct + Combined (канальный, T+RH). DPWT = Wall + Temperature only (настенный, только температура).
Серия ASWC / ASDC / ASPC — активные нового поколения
- ASWC110000 — настенный T+RH, выход 0–10 В, для бытового и коммерческого HVAC;
- Другие суффиксы ASWC — разные комбинации датчиков и наличие встроенного дисплея;
- ASDC — канальный вариант ASWC;
- ASPC — промышленный защищённый IP65.
Серия с Modbus RS485
Часть датчиков Carel выпускается в сетевом исполнении: по одному каналу RS485 подключается до 32 устройств, что удешевляет проводку в крупных объектах. Комбинированные модели (T+RH) считают dewpoint на борту как read-only-переменную — не нужно вычислять в контроллере.
Точные артикулы сетевых моделей — в конфигураторе CPQ Carel или на карточке «Active temperature/humidity and air quality sensors».
Пассивные NTC-термисторы
Не путать активные датчики (DPWC/ASWC — со своим питанием и аналоговым/цифровым выходом) с пассивными NTC-зондами. Последние — простые термосопротивления, подключаются напрямую ко входу контроллера (pCO, IR33, μChiller).
| Артикул | Применение | Корпус |
|---|---|---|
| NTC*HF* | для ЭРВ, испарителя — высокая чувствительность | наконечник |
| NTC*HP* | высокотемпературный, до +105 °C | наконечник |
| NTC*WF* | уличный, защищённый | защищённый |
| NTC*WH* | настенный комнатный | корпус |
| NTC*HT* | трубчатый, контактный | трубка |
Все NTC-датчики Carel — 10 кОм при 25 °C, β=3435 (±1 %). Не путайте с бытовыми β=3950 — получите ошибку 2–5 °C в рабочем диапазоне.
Как выбрать датчик под задачу
| Задача | Рекомендуемая модель |
|---|---|
| Офис, шоу-рум, магазин | DPWC111000 (0…+50 °C, 0–100 %RH) |
| Склад, производство | DPWC112000 (−10…+60 °C, расширенный диапазон) |
| Серверная, ЦОД | DPDC в возвратном канале + DPWC в холодном коридоре |
| Винный, сыроварня | DPWC с Modbus для расчёта dewpoint |
| Наружная установка | ASPC IP65 под навесом |
| Музей, архив | ASWC с точностью ±3 %RH, журналирование в BOSS |
| Простой термостат | пассивный NTC*WH* + контроллер IR33 |
clima-серия — НЕ просто датчик
У Carel есть смежная линейка clima (thermostat+humidistat) — мануал +030220641. Это не просто датчик, а регулятор: T+RH-датчик + термостат + гумидостат в одном корпусе, с релейными выходами. Подходит, когда нужно локальное регулирование без внешнего контроллера pCO/IR33.
CO2-датчики
- DPWQ402000 — настенный CO2-датчик (до 2000 ppm);
- DPDQ402000 — канальный CO2;
- DPWQ6*–9* — комбинированные T+RH+CO2 (или T+RH+VOC).
Подходят для управления вентиляцией «по качеству воздуха» — например, в μAria или pCO-приложениях, где алгоритм включает приток по превышению 800 ppm CO2.
Документы и подбор
- Каталог датчиков Carel — +302239511 rel. 1.0 (Temperature-Humidity and air quality sensors);
- clima manual — +030220641 rel. 1.2;
- μChiller user manual — +0300053EN rel. 1.2;
- Страницы Carel: «Active temperature/humidity and air quality sensors», «T and H sensors — compact».
Купить датчики Carel
- Настенные DPWC / ASWC
- Канальные DPDC / ASDC
- NTC-термисторы для подключения к pCO / IR33
- CO2-датчики DPWQ / DPDQ для вентиляции
- Подробный обзор датчиков Carel
Запросить подбор — пришлите задачу (помещение, диапазон T и RH, выход, протокол), подберём датчик и цену.
Частые вопросы
Существует ли датчик ACUD5LB у Carel?
В публичном каталоге Carel 2026 года такого артикула нет. В carel.com, carelparts.com, мануалах — ни одного упоминания. Скорее всего, это ошибка или путаница с контроллером μChiller (UCHBD*) или с одним из реальных комнатных датчиков DPWC/ASWC. Если у вас упаковка с этим кодом — пришлите фото, пробьём.
Можно ли использовать бытовой NTC-датчик вместо Carel NTC?
Нет, точнее — можно, но с большой ошибкой измерения. Carel использует NTC β=3435, 10 кОм при 25 °C. Бытовые датчики обычно β=3950 — при одинаковом сопротивлении дают другую температуру. В рабочем диапазоне холодильной техники (-25…+25 °C) ошибка доходит до 5 °C. Используйте только Carel NTC или «Carel-compatible».
Чем DPWC отличается от ASWC?
DPWC — «классическая» линейка Carel, выпускается много лет, широко доступна. ASWC — новое поколение с улучшенной электроникой, меньшим дрейфом, часто с цифровым выходом (RS485). Для новых проектов на c.pCO рекомендуется ASWC. Для замены существующего DPWC в работающей системе — берите DPWC, чтобы не менять калибровку.
Какая точность у датчиков Carel DPWC?
По техдокументации DP-серии: RH ±3 % в средней части шкалы (30–70 %), ±5 % на краях. Температура ±0,3 °C в рабочем диапазоне 0…+50 °C. Для серии 112 (−10…+60 °C) точность температуры ±0,5 °C. Для точной метрологии (музеи, лаборатории) — ASPC или калиброванные модели с сертификатом.
Можно ли подключить несколько датчиков DPWC к одному pCO?
Да. У каждого датчика свой 0–10 В выход, подключается на отдельный универсальный I/O контроллера. У c.pCO Small до 10 универсальных каналов — можно повесить 4-5 датчиков T+RH (каждый занимает 2 канала — T и RH). Для масштаба — Modbus-модели, до 32 на канале RS485.
Что такое dewpoint и зачем его считать?
Dewpoint (точка росы) — температура, при которой воздух станет 100 %-влажным. Важно для ЦОД, музеев, холодильных камер: если температура поверхности опустится ниже точки росы — появится конденсат. Датчики с Modbus у Carel считают dewpoint на борту. В винных погребах и сыроварнях — критичный параметр.
