Датчик температуры Carel TSC1500030
Датчик температуры Carel TSC1500030 предназначен для погружного измерения температуры воды в контурах автоматики. Это исполнение серии TSC с чувствительным элементом NTC 10 кОм, резьбовым присоединением M14 и кабелем AWG 22 в оболочке TPE.
Устройство

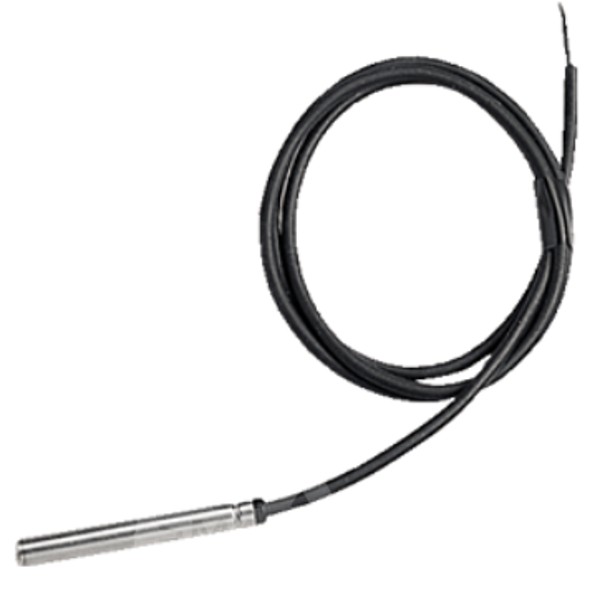

Датчик выполнен как погружной зонд для установки в трубопровод или узел оборудования через резьбовое соединение. Корпус из никелированной латуни рассчитан на постоянный контакт с водой, а герметичное исполнение защищает чувствительный элемент и место выхода кабеля.
- чувствительный элемент NTC передает изменение температуры через изменение сопротивления;
- резьбовое присоединение упрощает установку в подготовленное посадочное место;
- оболочка кабеля TPE подходит для применения в инженерных системах с повышенными требованиями к стойкости изоляции.
Применение
TSC1500030 используют в системах отопления, охлаждения, вентиляции и холодильной автоматики, где контроллеру требуется получать температуру воды непосредственно из гидравлического контура. Датчик подходит для контроля теплоносителя в трубопроводах, теплообменных узлах, насосных группах и других водяных участках системы.
Погружной способ измерения помогает получать показания среды, а не поверхности трубы, поэтому такое исполнение применяют там, где важна привязка регулирования к фактической температуре воды.
Совместимость
Датчик применяется с оборудованием и контроллерами Carel, рассчитанными на подключение температурных датчиков NTC 10 кОм. При замене в действующей системе важно сохранять тот же артикул TSC1500030, если он указан в документации оборудования или в составе штатного узла.
Подбор и обслуживание
При подборе учитывают тип измеряемой среды, посадочное место под наружную резьбу M14, необходимость погружного монтажа и совместимость входа контроллера с NTC-датчиком. При установке важно обеспечить плотность резьбового соединения и защитить кабель от натяжения, перегиба и контакта с подвижными частями.
Во время обслуживания проверяют состояние кабеля, герметичность места установки и корректность показаний в системе автоматики. Для замены используют датчик с тем же типом чувствительного элемента и тем же конструктивным исполнением.
Штатный датчик Carel — NTC-термистор 10 кОм при 25 °C с коэффициентом β = 3435 (25/85 °C). Это стандарт для контроллеров IR33, IR33+, MPXPRO, EVD Evolution, pJEZ, μC2 и всех холодильных применений. Диапазон измерений: −50…+90 °C (у HT-версий до +150 °C). Для промышленных применений и высокотемпературных процессов Carel также выпускает Pt1000 (серия PT10*): 1000 Ом при 0 °C, класс B по IEC 60751, диапазон −50…+200 °C. Pt1000 более точен и линеен, но дороже. У pCO/pCO5+/c.pCO универсальные аналоговые входы позволяют выбрать любой тип программно.
У Carel несколько подсерий датчиков температуры под разные задачи:
- NTC — общего назначения, массовая серия.
- NTCI — Industrial, промышленное усиленное исполнение с экранированным кабелем.
- NTCINF — специальные профили с удлинёнными кабелями 3–40 м, двойная изоляция, IP68.
- UEKNTC (например UEKNTC0015) — NTC 10 кОм, специально для увлажнителей humiSteam UE (измерение температуры в районе цилиндра).
- URKPTC (например URKPTCL020) — PTC-термистор для heaterSteam UR, встраивается в тело ТЭНа как защита от перегрева. При превышении критической температуры сопротивление резко растёт — контроллер отключает нагрев. Для измерения PTC у Carel не используется.
Формат артикула Carel: NTC<длина кабеля в см><тип исполнения><опции>.
- Первые 3 цифры — длина кабеля в сантиметрах: 015 = 1,5 м, 030 = 3 м, 060 = 6 м, 120 = 12 м, 200 = 20 м, 300 = 30 м, 600 = 60 м.
- Буквенный код исполнения:
• HF — термоусадочная оболочка, общего назначения, −50…+90 °C;
• HP — высокотемпературная термоусадка до +105 °C;
• HT — High Temperature до +150 °C, для нагнетания компрессора;
• WF/WP — герметичный щуп из нержавейки AISI 304, IP67, для контакта с водой и пищевыми продуктами.
Пример: NTC060HF01 — NTC 10 кОм с кабелем 6 м, термоусадка, общего назначения.
