Дисплей Carel UUKDI00000

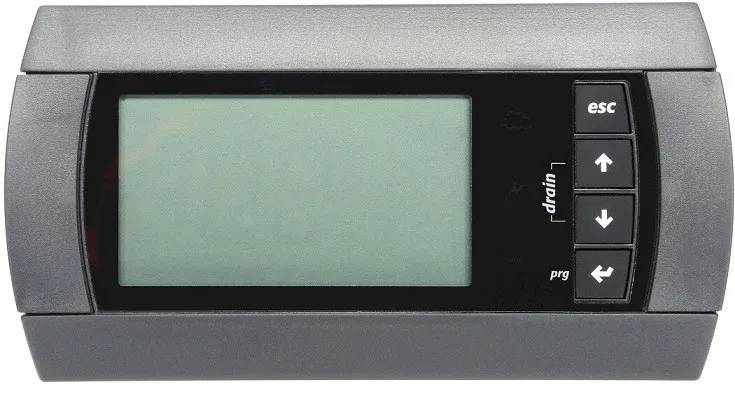

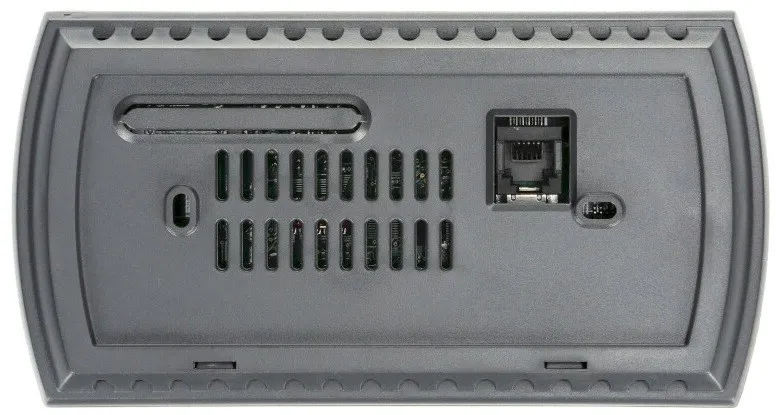

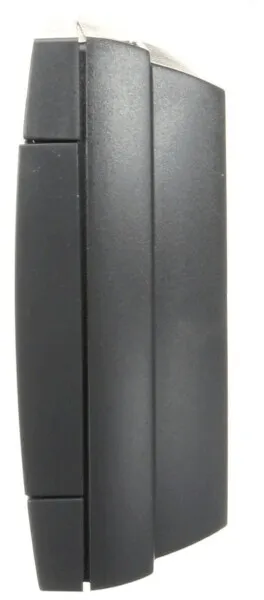

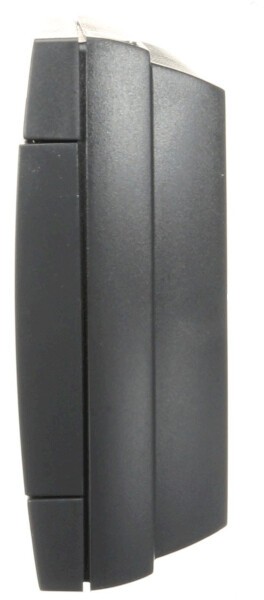

Carel UUKDI00000 — выносной терминал с ЖК-дисплеем для управления и индикации в составе оборудования увлажнения Carel. Изделие используется как удалённый пользовательский интерфейс и требует дополнительную плату UUKAX00000 для подключения к системе.
Назначение и устройство
Терминал выносит органы индикации и управления из корпуса оборудования в удобную для оператора зону. Через него выполняют просмотр рабочих состояний, контроль сообщений и базовые действия, предусмотренные логикой подключённого оборудования.
- ЖК-дисплей служит для отображения состояния системы и сервисной информации.
- Выносное исполнение удобно для щитов, технических помещений и мест, где доступ к основному блоку ограничен.
- Для работы терминала необходима дополнительная плата UUKAX00000.
Применение
UUKDI00000 применяют в системах увлажнения Carel, где требуется отдельная панель индикации и управления. В карточке изделие связано с линейкой ультразвуковых увлажнителей humiSonic, поэтому его рассматривают как элемент интерфейса для таких установок при наличии соответствующей схемы подключения.
- Подходит для сервисной замены однотипного выносного дисплея.
- Используется при размещении панели управления отдельно от корпуса увлажнителя.
- Помогает сохранить штатную архитектуру управления без замены основного оборудования.
Совместимость
Ключевое условие совместимости — применение совместно с платой UUKAX00000. При подборе важно сопоставить артикул терминала, плату подключения и документацию конкретного увлажнителя humiSonic.
- Связанное оборудование линейки humiSonic: UU02RD0000, UU04RD0000, UU08RD0000.
- Для версий с датчиком влажности необходимо учитывать исполнение оборудования и предусмотренные разъёмы.
- Замена корректна, когда в узле ранее использовался такой же выносной терминал или он указан в составе комплекта аксессуаров.
Подбор и обслуживание
При замене проверяют не только сам дисплей, но и наличие платы UUKAX00000, состояние соединительных цепей и соответствие интерфейса конкретной установке. Если прежний терминал вышел из строя, перед установкой нового стоит исключить неисправность платы подключения или линии связи.
- Нельзя рассматривать UUKDI00000 как самостоятельный модуль без платы UUKAX00000.
- Монтаж выполняют с учётом штатного места установки и доступа для обслуживания.
- При модернизации системы важно заранее проверить, поддерживает ли установленное оборудование выносной терминал такого типа.
humiSonic (серии UU и HSU) — адиабатический увлажнитель ультразвукового типа. Пьезоэлектрические преобразователи вибрируют на частоте ~1,65 МГц и разбивают воду в мельчайшие капли размером менее 10 мкм. Капли быстро испаряются, охлаждая воздух и повышая его влажность. Потребляет примерно в 10 раз меньше энергии, чем паровые humiSteam/heaterSteam. Применяется в небольших AHU, фанкойлах, ЦОД (in-row), холодильных витринах, увлажнителях сигар, тестовых камерах, где нужна точная влажность при низком энергопотреблении.
humiSonic требует деминерализованную или осмотическую воду — электропроводность 3–80 мкСм/см, жёсткость 0–2,5 °fH. На обычной водопроводной воде минералы быстро забивают камеру распыления и повреждают пьезопреобразователи. Ресурс пьезопреобразователей при работе на качественной деминерализованной воде — около 10 000 часов (1,5 года при непрерывной работе или 3–5 лет при сезонной). При обнаружении падения производительности пьезомодули меняются.
th-Tune — комнатный регулятор с Modbus RTU (не pLAN!). Объединяет функции терминала и датчика: встроенные датчики T и T+RH, дисплей, кнопки. Серии:
- ATC (ATC4001AW0) — T only, питание 12-30 В DC / 24 В AC.
- ATA (ATA4001AW0) — T + RH.
- ATCM, ATAM — варианты с модулем питания 230 В.
Подключается по Modbus к любому контроллеру Carel (pCO, c.pCO, IR33 через мост). Удобен для применений с одним помещением и датчиками, где не нужен полноценный pGD-терминал.
У humiSonic две подсерии:
- UU01F (compact) — встраиваемый в фанкойлы, витрины, небольшие AHU. Производительность 0,5–1,0 кг/ч, 230 В.
- UU02R – UU08R (direct) — для прямого распыления в помещение. Цифры = производительность в кг/ч (UU02R=2, UU04R=4, UU06R=6, UU08R=8).
- HSU (ventilation/duct) — для воздуховодов и AHU. Цифры = кг/ч (HSU01=1, HSU05=5, HSU08=8, HSU10=10, HSU14=14, HSU18=18).
Выбор зависит от схемы размещения: UU01F для встройки, UU**R для помещения, HSU для воздуховода.
У Carel несколько семейств внешних дисплеев/терминалов для pCO, c.pCO, pRack:
- pGD0 — алфавитно-цифровой 120×32 пикселя. Кодовые артикулы PGD0*. Простой монохромный.
- pGD1 — массовый графический 132×64 монохром с подсветкой. Артикулы PGD1*. Подключение RJ12 через pLAN (до 50 м штатно, до 500 м витой парой AWG22).
- pGDE — графический как pGD1, но с символами кнопок под pCO5+/c.pCO. Артикулы PGDE*.
- pGD Touch — TFT цветной сенсорный 4.3"/7"/10"/13", 2× RS485, опц. Ethernet с BACnet/IP. Артикулы PGDT*.
- pGDX — новое поколение с посадкой pGD1 + встроенный T+RH + LED-полоса статуса + USB.
Русский язык поддерживается во всех — шрифты прошиваются в контроллер через c.suite / 1tool.
Да. Все дисплеи pGD1/pGDE работают по шине pLAN — один pGD может отображать данные с нескольких контроллеров в одной сети pLAN (до 32 устройств на шине). Также можно поставить несколько pGD на один pCO для дублирования на удалённых рабочих местах. Подключение — 6-жильный витой pair с RJ12, до 500 м с экранированным кабелем AWG22. Для pGDT (touch) используется RS485.
