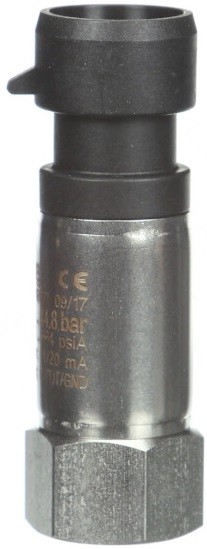

Датчик давления Carel SPKT0041D0
Carel SPKT0041D0 — датчик давления серии SPKT для систем автоматики Carel. Изделие выполнено в стандартном исполнении, рассчитано на измерение давления в диапазоне 0…18,2 бар и передаёт сигнал 4–20 мА на контроллер или другое устройство управления.
Назначение и применение
Датчик используют там, где системе управления нужно получать непрерывное значение давления и реагировать на его изменение: поддерживать рабочий режим, формировать аварийные сигналы, управлять исполнительными устройствами и защищать оборудование от недопустимых условий работы.
- подходит для холодильной и климатической автоматики Carel;
- применяется в контурах, где требуется токовый выходной сигнал;
- используется как измерительный элемент в составе щитов, контроллеров и систем диспетчеризации;
- поставляется как отдельное изделие для установки или замены.
Технические параметры
- артикул: SPKT0041D0;
- серия: SPKT, датчик давления Carel;
- исполнение: стандартное;
- диапазон измерения: 0…18,2 бар;
- выходной сигнал: 4–20 мА;
- питание: 8–28 В;
- материал чувствительной части: сталь 316L;
- упаковка: одиночная;
- страна бренда: Италия;
- гарантия: 12 мес.
Что учесть при подборе
При замене датчика важно сверить диапазон измерения и тип выходного сигнала с настройками контроллера. Для SPKT0041D0 критичны диапазон 0…18,2 бар и токовый выход 4–20 мА: именно эти параметры должны соответствовать входу автоматики и логике регулирования.
- не применяйте датчик с аммиаком R717;
- проверьте совместимость питания с выходом контроллера или источником питания;
- учитывайте материал сталь 316L при выборе среды и места установки;
- после монтажа проверьте корректность показаний в контроллере.
Монтаж и заказ
Перед установкой оборудование необходимо обесточить, а измерительную линию привести в безопасное состояние. Датчик следует устанавливать так, чтобы исключить механическое напряжение на корпусе и кабеле, а соединение с автоматикой выполнить по схеме для токового сигнала 4–20 мА.
SPK — линейка электронных преобразователей давления Carel для холодильных контуров и HVAC. Основные семейства:
- SPKT — датчик давления. Подавляющее большинство — ratiometric 0,5–4,5 В при питании 5 В DC, для драйверов EVD Evolution и аналогичных. Варианты с выходом 4–20 мА (суффикс D/P в артикуле) — для длинных линий и универсальных входов pCO/c.pCO.
- SPKS — комбинированный датчик P+T (давление + температура) в одном корпусе. Пьезорезистивный элемент давления + NTC 10 кОм. Ставится на всасывающий контур для управления перегревом в EVD.
- SPKP — датчики для высоких давлений и CO2-транскритических циклов (до 150 бар).
Выбор — по диапазону давления контура, типу хладагента и типу выхода, ожидаемому контроллером.
Ratiometric датчик SPKT (выход 0,5–4,5 В при питании 5 В) подключается напрямую на входы S1/S2 драйвера EVD Evolution (или EVD Twin). У драйвера EVD есть встроенное питание 5 В и корректный референс под ratiometric-сигнал. Если SPKT нужно подключить к pCO / c.pCO, выбирается вариант с выходом 4–20 мА (суффикс D/P в артикуле): он идёт на универсальный аналоговый вход pCO. Комбинированный датчик SPKS (P+T) подключает оба сигнала: давление на ratiometric-вход EVD, температуру NTC — на температурный вход EVD. Типовая схема для управления перегревом в холодильных системах с электронным ТРВ.
Формат: SPKT<4 цифры><буква><цифра>.
- 4 цифры — комбинация диапазона давления и опций. Типовые ряды Carel: −1…+9,3 бар (код 0053), −0,5…+7 бар, 0…10, 0…18,2 (код 0011), 0…34,5 (код 0013), 0…45 (код 0021), 0…60. Для CO2-транскритических циклов отдельная серия SPKP 0…90 и 0…150 бар.
- Буква — тип выходного сигнала: R = ratiometric 0,5–4,5 В (для EVD), D = 4–20 мА (двухпроводной), P = специальный/высокое давление.
- Последняя цифра — ревизия/опция разъёма (0 — стандарт Packard, 1 — с кабелем).
Пример: SPKT0013P0 — датчик 0…34,5 бар с разъёмом типа P.
