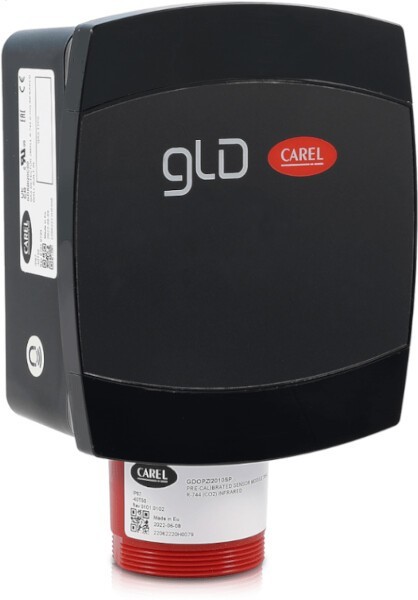

Датчик утечки газа Carel GDSBI20C00
Carel GDSBI20C00 — настенный детектор утечки хладагента серии GLD Small для контроля R-744, диоксида углерода. Прибор применяют в холодильных помещениях и машинных залах, где требуется раннее обнаружение утечки CO2 и передача сигнала в автоматику, аварийную сигнализацию или систему диспетчеризации.
Устройство и работа
Чувствительный элемент встроен в корпус прибора, поэтому детектор устанавливается как единый настенный узел без выносного сенсора. Инфракрасная технология контроля подходит для обнаружения диоксида углерода и помогает отделить рабочий контроль концентрации от простого дискретного датчика аварии.
- серия GLD Small рассчитана на стационарный контроль утечки хладагента;
- в корпусе предусмотрены релейный выход и аналоговый выход;
- обмен данными возможен через Modbus RS485;
- контролируемый газ для артикула GDSBI20C00 — R-744, CO2.
Где применяется
Детектор используют рядом с холодильными установками, компрессорными агрегатами, ресиверами, трубопроводной арматурой и другими узлами, где возможна разгерметизация контура с R-744. При утечке диоксид углерода может скапливаться в закрытых или плохо проветриваемых зонах, поэтому контроль концентрации важен для защиты людей и оборудования.
Сигнал от прибора может использоваться для включения светозвукового оповещения, передачи аварии на щит управления, запуска вентиляции или блокировки оборудования по логике системы автоматизации объекта.
Совместимость
GDSBI20C00 относится к линейке детекторов утечки газа Carel GLD Small и рассчитан на включение в системы холодильной автоматики Carel и сторонние системы управления, которые принимают релейные, аналоговые сигналы или данные по Modbus RS485. Настенное исполнение удобно для размещения непосредственно в контролируемой зоне без отдельного монтажного блока для чувствительного элемента.
Подбор и обслуживание
При подборе важно учитывать именно контролируемый хладагент: этот артикул предназначен для R-744, поэтому его не используют как универсальный датчик для других газов. Место установки выбирают по проекту холодильной системы с учетом возможных точек утечки, движения воздуха, вентиляции и доступности прибора для проверки.
- датчик не следует закрывать панелями, коробами или элементами оборудования;
- зона вокруг корпуса должна оставаться доступной для осмотра и обслуживания;
- подключение выходов выполняют в соответствии со схемой автоматики объекта;
- после монтажа проверяют прохождение сигнала тревоги до исполнительных устройств.
DPWL — настенные (Wall IP41) сигнализаторы утечки хладагента и других газов. Обнаруживают газ в помещениях с холодильным оборудованием — серверные с DX-системами, торговые залы, морозильные камеры, машинные отделения. Измеряют концентрацию в ppm, при превышении уставок 1-го и 2-го уровня срабатывают релейные выходы и/или передают сигнал по 0-10 В / RS485 в контроллер системы. Питание 24 В AC/DC. Обязательный элемент в соответствии с EN 378 и ISO 5149 для помещений с хладагентом сверх установленных предельных концентраций.
Количество и расположение датчиков определяется нормами EN 378-3 (для хладагентов) и EN 378-1 (для CO2): в помещении с заведомо тяжелее воздуха газом (большинство ГФУ, CO2) — в нижней зоне, на высоте 10–30 см от пола, вблизи возможных мест утечки (компрессоры, фланцевые соединения, испарители). Для аммиака — в верхней зоне. Минимум один датчик на помещение, при больших площадях — несколько с охватом каждого ~100 м². Точное проектирование — заявка через контакты.
В артикуле DPWLX07000 буква X определяет тип газа:
- DPWLA — R134a (HFC)
- DPWLB — R407C
- DPWLE — R410A
- DPWLQ — CO2 (R744, транскритические холодильные циклы)
- DPWLF/G/H — аммиак (R717), разные диапазоны
Типовые уставки сигнализации: 300/500 ppm для ГФУ-хладагентов, 20/50 ppm для аммиака. Для новых низко-ГПП хладагентов (R32, R454B) применяются обновлённые серии — уточняйте актуальность модификации при заказе. Точная таблица литер — в датшите +3000237EN.
