Датчик температуры и влажности Carel DPPC214000
Carel DPPC214000 — цифровой датчик температуры и относительной влажности серии DP для производственных условий. Прибор предназначен для передачи измеренных значений в систему автоматики по интерфейсу RS485 Modbus/Carel с гальванической развязкой. В составе используется чувствительный элемент влажности с диапазоном 0…100 % и температурный датчик NTC.
Устройство и исполнение

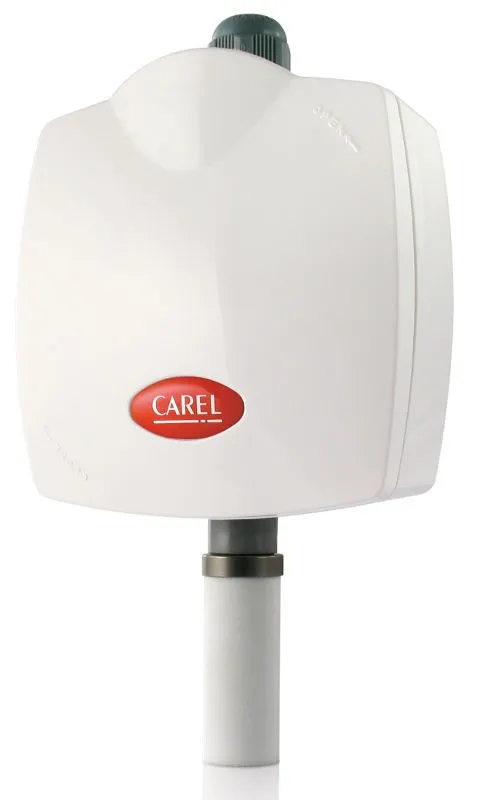

Датчик выполнен в защищённом промышленном исполнении: корпус имеет степень защиты IP55, чувствительный элемент — IP54. Такая конструкция рассчитана на установку в технических помещениях, производственных зонах и других местах, где для датчика важна защита от пыли и влаги.
- измерение температуры и относительной влажности одним устройством;
- цифровая передача данных вместо аналогового выходного сигнала;
- гальваническая развязка интерфейса для устойчивого обмена с контроллером;
- одиночная поставка без группового комплекта.
Область применения
DPPC214000 используют в системах вентиляции, кондиционирования, увлажнения и технологического контроля, где автоматика должна получать данные о состоянии воздуха в защищённой или производственной среде. Датчик подходит для задач поддержания микроклимата, мониторинга влажности и температурной коррекции в составе оборудования Carel.
Промышленное исполнение особенно уместно там, где обычные комнатные датчики не рассчитаны на условия установки: в машинных отделениях, производственных помещениях, технических коридорах, шкафах с оборудованием и зонах обслуживания инженерных систем.
Совместимость
Модель относится к семейству цифровых датчиков Carel DP и рассчитана на подключение к контроллерам и системам диспетчеризации, поддерживающим обмен по RS485 Modbus/Carel. При подборе важно учитывать не только измеряемые параметры, но и тип входа контроллера: для DPPC214000 требуется цифровой интерфейс, а не аналоговый канал.
- совместим с автоматикой Carel, рассчитанной на датчики DP с цифровым обменом;
- используется в связке с контроллерами, где требуется одновременное получение температуры и влажности;
- не является заменой пассивного температурного датчика без проверки схемы подключения.
Подбор и обслуживание
Перед установкой следует сопоставить исполнение датчика с условиями среды и местом монтажа: чувствительный элемент должен свободно контактировать с воздухом, но не подвергаться прямому воздействию конденсата, струй воды, горячих потоков или локальных источников тепла. Это помогает избежать искажённых показаний и нестабильной работы регулирования.
При замене важно сохранять тип измерения, тип температурного элемента и цифровой выход. DPPC214000 относится к снятым с производства позициям, поэтому при обслуживании действующих систем его рассматривают прежде всего как точную замену установленного датчика с тем же артикулом и схемой обмена.
Код DP<X><Y><6 цифр>, где:
- X — тип монтажа:
• W = Wall, настенный, комнатный (IP30);
• D = Duct, канальный с крепёжной скобой (IP55);
• P = Protected, промышленный (IP55 с защитой);
• U = Outdoor, уличный (−35…+70 °C). - Y — что измеряет:
• C = Combined T+RH (температура + относительная влажность);
• T = Temperature only;
• Q = Quality / CO2 (NDIR, оптический);
• L = Leakage, утечка газа/хладагента;
• A = Ambient light + Presence (освещённость + присутствие).
Например: DPDC110000 — канальный T+RH, DPWQ306000 — настенный CO2, DPUC110000 — уличный T+RH.
CO2 у Carel измеряют серии DPWQ (настенный) и DPDQ (канальный), принцип — NDIR (non-dispersive infrared, оптический). Диапазон измерений переключается перемычкой: 0…2000 ppm или 0…5000 ppm. Выход — 0…10 В или 4–20 мА. Питание 24 В AC/DC. Подключается к аналоговому входу любого контроллера Carel (pCO, c.pCO, IR33, MPXPRO) — как обычный 0-10 В датчик. Дисплея нет, все настройки — перемычками. Применение: вентиляция с управлением по качеству воздуха (DCV), школы, офисы, переговорные, HVAC-системы по EN 13779 / EN 16798.
Суффикс из 6 цифр кодирует выходной сигнал датчика (при одинаковых диапазонах измерений: T −10…+60 °C, RH 10–90%, точность ±1,2 °C и ±3% RH):
- 110000 — активный выход 0…10 В по T и RH (переключается перемычками на 4…20 мА).
- 111000 — T через пассивный NTC 10 кОм + RH активный выход (0…10 В). Применяется когда контроллер уже имеет NTC-вход для температуры.
- 112000 — цифровой выход RS485 Modbus / Carel (адрес и скорость задаются перемычками), для интеграции в BMS-сеть.
То же правило суффикса действует для DPDC (канальный) и DPPC (protected). Питание всех активных DP-датчиков — 24 В AC/DC, потребление 1–2 ВА.
