Датчик температуры Carel NTCINF0610

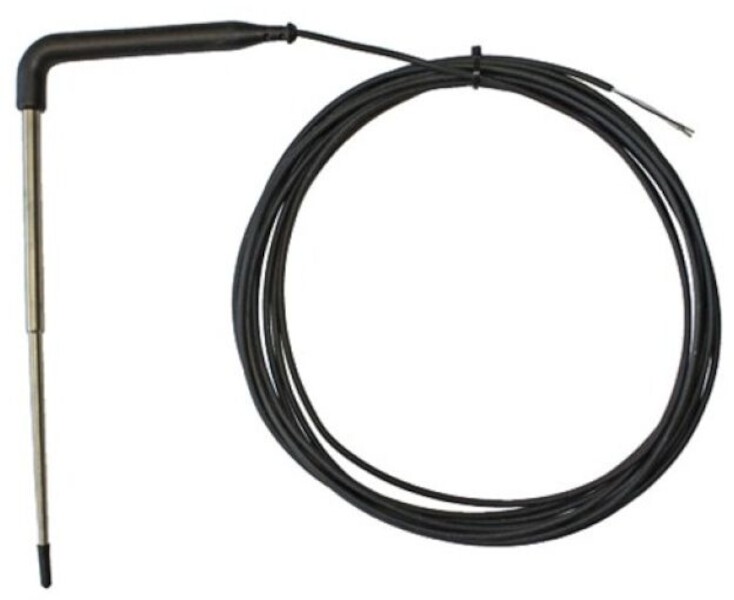

Датчик температуры Carel NTCINF0610 — зондовый прокалывающий датчик NTC 10 кОм для измерения температуры в средах, где чувствительный наконечник вводится непосредственно в продукт или контролируемый материал. Исполнение с изогнутой ручкой 90° удобно для работы в ограниченном пространстве и при постоянном контроле технологических участков.
Конструкция и исполнение

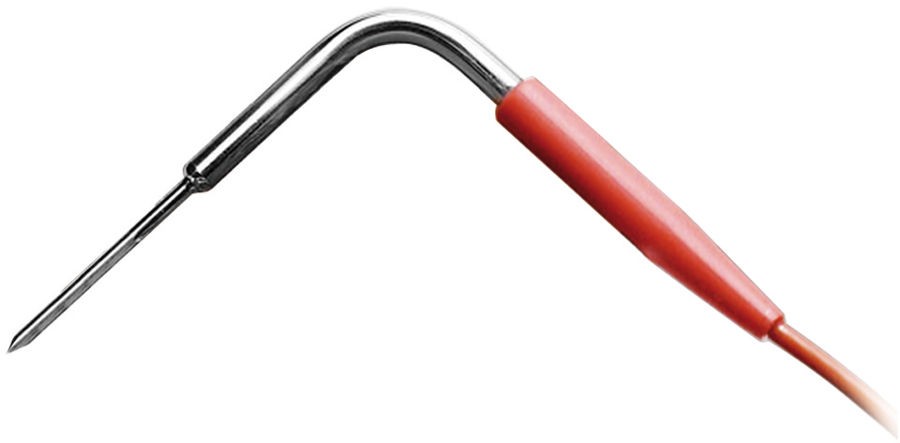

Датчик выполнен в виде зонда с прокалывающим наконечником из стали AISI 304. Такая конструкция рассчитана на ввод в мягкие, сыпучие и упакованные продукты без установки отдельной гильзы. Внутреннее силиконовое заполнение защищает чувствительный элемент и помогает сохранять стабильность измерений при регулярном контакте с влажной средой.
- чувствительный элемент относится к типу NTC;
- изогнутая ручка облегчает удержание и позиционирование зонда;
- кабель длиной 6 м позволяет вывести подключение к контроллеру без размещения электроники рядом с зоной измерения;
- исполнение IP67 подходит для условий, где возможны влага и санитарная обработка.
Область применения
NTCINF0610 используют там, где требуется контролировать температуру внутри продукта, а не только на поверхности или в воздухе. Датчик пригоден для постоянного контакта с пищевыми продуктами, поэтому подходит для холодильных, производственных и складских процессов, связанных с хранением, охлаждением, выдержкой или технологическим контролем.
Рабочий диапазон −50…+110 °C позволяет применять изделие как в низкотемпературных зонах, так и на участках с умеренным нагревом. Прокалывающее исполнение особенно полезно при контроле партий продукции, полуфабрикатов, упаковок и материалов, где важна температура внутри объёма.
Совместимость
Датчик предназначен для подключения к оборудованию Carel, рассчитанному на работу с температурными датчиками NTC. В черновой карточке для этой группы датчиков указана совместимость с контроллерами IR33, MPXPRO, pCO и c.pCO; подключение выполняется к соответствующему входу измерения температуры без отдельного активного преобразователя.
Подбор и обслуживание
При подборе важно учитывать именно прокалывающее исполнение: NTCINF0610 выбирают для прямого контакта наконечника со средой, а не для измерения температуры воздуха в канале или помещения. Ручку и кабель размещают так, чтобы исключить механическое натяжение и перегибы в месте выхода кабеля.
- перед монтажом проверяют, что вход контроллера настроен на датчик NTC;
- для пищевых зон учитывают требования санитарной обработки наконечника;
- при постоянной установке защищают кабель от перетирания и случайного выдёргивания;
- зонд вводят в контролируемую среду без ударных нагрузок на ручку и чувствительный наконечник.
Штатный датчик Carel — NTC-термистор 10 кОм при 25 °C с коэффициентом β = 3435 (25/85 °C). Это стандарт для контроллеров IR33, IR33+, MPXPRO, EVD Evolution, pJEZ, μC2 и всех холодильных применений. Диапазон измерений: −50…+90 °C (у HT-версий до +150 °C). Для промышленных применений и высокотемпературных процессов Carel также выпускает Pt1000 (серия PT10*): 1000 Ом при 0 °C, класс B по IEC 60751, диапазон −50…+200 °C. Pt1000 более точен и линеен, но дороже. У pCO/pCO5+/c.pCO универсальные аналоговые входы позволяют выбрать любой тип программно.
У Carel несколько подсерий датчиков температуры под разные задачи:
- NTC — общего назначения, массовая серия.
- NTCI — Industrial, промышленное усиленное исполнение с экранированным кабелем.
- NTCINF — специальные профили с удлинёнными кабелями 3–40 м, двойная изоляция, IP68.
- UEKNTC (например UEKNTC0015) — NTC 10 кОм, специально для увлажнителей humiSteam UE (измерение температуры в районе цилиндра).
- URKPTC (например URKPTCL020) — PTC-термистор для heaterSteam UR, встраивается в тело ТЭНа как защита от перегрева. При превышении критической температуры сопротивление резко растёт — контроллер отключает нагрев. Для измерения PTC у Carel не используется.
Формат артикула Carel: NTC<длина кабеля в см><тип исполнения><опции>.
- Первые 3 цифры — длина кабеля в сантиметрах: 015 = 1,5 м, 030 = 3 м, 060 = 6 м, 120 = 12 м, 200 = 20 м, 300 = 30 м, 600 = 60 м.
- Буквенный код исполнения:
• HF — термоусадочная оболочка, общего назначения, −50…+90 °C;
• HP — высокотемпературная термоусадка до +105 °C;
• HT — High Temperature до +150 °C, для нагнетания компрессора;
• WF/WP — герметичный щуп из нержавейки AISI 304, IP67, для контакта с водой и пищевыми продуктами.
Пример: NTC060HF01 — NTC 10 кОм с кабелем 6 м, термоусадка, общего назначения.
