Датчик температуры Carel NTC030WF00

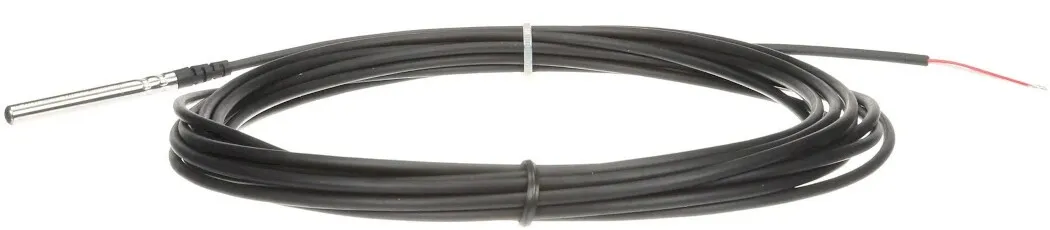

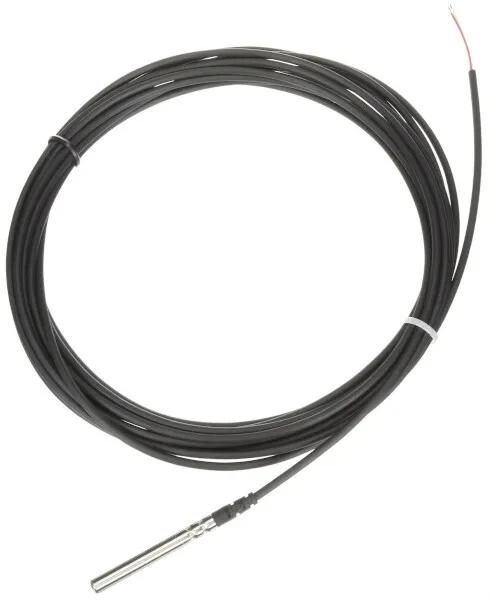

Датчик температуры Carel NTC030WF00 — погружной или контактный зонд серии NTC для передачи температуры на входы автоматики Carel. Изделие относится к исполнению WF: чувствительный элемент размещён в гильзе из стали AISI 316, подключение выполнено кабелем TPE с заводской защитой оболочки.
Назначение и устройство
В основе датчика используется пассивный термистор NTC: при нагреве его сопротивление уменьшается, а контроллер пересчитывает это изменение в значение температуры. Такой принцип не требует встроенного передатчика сигнала и подходит для прямого подключения к совместимым входам контроллеров.
- зонд выполнен в тонком цилиндрическом корпусе из коррозионностойкой стали;
- кабель закреплён на заводе и рассчитан на работу в защищённом исполнении;
- конструкция подходит для мест, где важны герметичность и устойчивость материала зонда.
Где применяется
NTC030WF00 используют в холодильной, климатической и увлажнительной автоматике Carel для контроля температуры воздуха, поверхности или рабочей среды, если условия монтажа соответствуют исполнению зонда. Датчик подходит для задач регулирования, аварийного контроля и передачи показаний в систему управления.
- холодильные установки и камеры;
- агрегаты вентиляции и кондиционирования;
- контуры автоматики, где требуется внешний NTC-зонд;
- узлы с повышенными требованиями к материалу защитной гильзы.
Совместимость
Датчик рассчитан на работу с оборудованием Carel, поддерживающим температурные входы NTC. В черновой совместимости для этой группы указаны контроллеры IR33, MPXPRO, pCO, c.pCO, pRack, EVD Evolution, а также решения для чиллеров и увлажнителей Carel при наличии соответствующего входа.
Подбор и монтаж
При подборе важно учитывать исполнение WF: зонд из AISI 316, кабель TPE и защищённую конструкцию. Место установки выбирают так, чтобы датчик измерял именно контролируемую среду, а не температуру рядом расположенных нагревателей, трубопроводов или силовых элементов.
- перед монтажом проверяют тип входа контроллера и схему подключения датчика NTC;
- кабель прокладывают отдельно от силовых цепей, чтобы снизить влияние помех;
- при обслуживании контролируют целостность оболочки кабеля и посадку зонда в месте измерения.
Штатный датчик Carel — NTC-термистор 10 кОм при 25 °C с коэффициентом β = 3435 (25/85 °C). Это стандарт для контроллеров IR33, IR33+, MPXPRO, EVD Evolution, pJEZ, μC2 и всех холодильных применений. Диапазон измерений: −50…+90 °C (у HT-версий до +150 °C). Для промышленных применений и высокотемпературных процессов Carel также выпускает Pt1000 (серия PT10*): 1000 Ом при 0 °C, класс B по IEC 60751, диапазон −50…+200 °C. Pt1000 более точен и линеен, но дороже. У pCO/pCO5+/c.pCO универсальные аналоговые входы позволяют выбрать любой тип программно.
У Carel несколько подсерий датчиков температуры под разные задачи:
- NTC — общего назначения, массовая серия.
- NTCI — Industrial, промышленное усиленное исполнение с экранированным кабелем.
- NTCINF — специальные профили с удлинёнными кабелями 3–40 м, двойная изоляция, IP68.
- UEKNTC (например UEKNTC0015) — NTC 10 кОм, специально для увлажнителей humiSteam UE (измерение температуры в районе цилиндра).
- URKPTC (например URKPTCL020) — PTC-термистор для heaterSteam UR, встраивается в тело ТЭНа как защита от перегрева. При превышении критической температуры сопротивление резко растёт — контроллер отключает нагрев. Для измерения PTC у Carel не используется.
Формат артикула Carel: NTC<длина кабеля в см><тип исполнения><опции>.
- Первые 3 цифры — длина кабеля в сантиметрах: 015 = 1,5 м, 030 = 3 м, 060 = 6 м, 120 = 12 м, 200 = 20 м, 300 = 30 м, 600 = 60 м.
- Буквенный код исполнения:
• HF — термоусадочная оболочка, общего назначения, −50…+90 °C;
• HP — высокотемпературная термоусадка до +105 °C;
• HT — High Temperature до +150 °C, для нагнетания компрессора;
• WF/WP — герметичный щуп из нержавейки AISI 304, IP67, для контакта с водой и пищевыми продуктами.
Пример: NTC060HF01 — NTC 10 кОм с кабелем 6 м, термоусадка, общего назначения.
