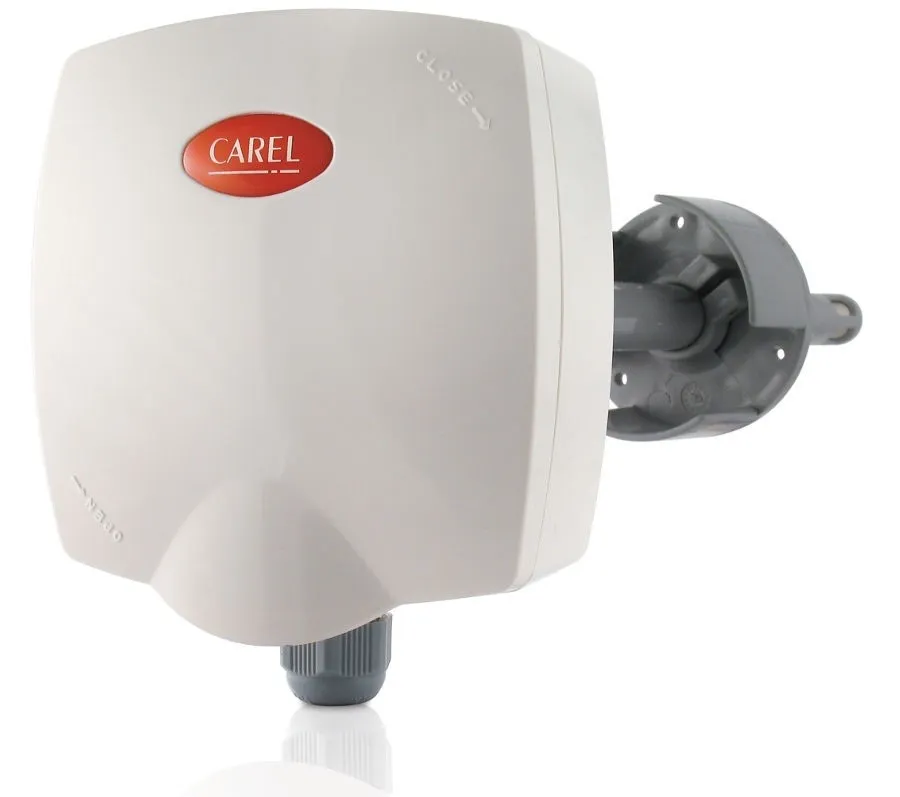

Датчик Carel DPDQ402000
Carel DPDQ402000 — канальный цифровой датчик серии DP для контроля качества воздуха по содержанию углекислого газа. Исполнение с присоединительным фланцем предназначено для установки непосредственно в воздуховод, где измерительный элемент работает в потоке приточного, вытяжного или рециркуляционного воздуха.
Назначение и устройство
Датчик относится к семейству Carel DP для измерения параметров воздуха. В данном исполнении он контролирует CO2 оптическим методом NDIR и применяется как измерительный элемент системы вентиляции и кондиционирования.
- канальное исполнение для монтажа на стенку воздуховода;
- присоединительный фланец для фиксации корпуса и правильного положения зонда;
- измерение углекислого газа в диапазоне 0…2000 или 0…5000 ppm;
- передача результата в систему автоматики для регулирования воздухообмена.
Где применяется
DPDQ402000 используют в приточно-вытяжных установках, системах вентиляции общественных, коммерческих и производственных помещений, а также в составе климатических установок, где требуется поддерживать качество воздуха по концентрации CO2.
Датчик помогает системе автоматики оценивать фактическую нагрузку по присутствию людей и корректировать работу вентиляции без установки измерительного прибора в помещении.
Совместимость
Изделие рассчитано на работу в составе автоматики Carel и подключается к контроллерам, которые поддерживают активные датчики качества воздуха. Для задач контроля CO2 в семействе DP используются настенные и канальные исполнения, включая серии DPWQ и DPDQ.
При подборе важно сохранять соответствие между типом монтажа и местом измерения: DPDQ402000 предназначен именно для воздуховода, а не для настенной установки в обслуживаемой зоне.
Монтаж и обслуживание
При установке зонд размещают в участке воздуховода с устойчивым воздушным потоком, без зон завихрения и локального подсоса воздуха. Корпус фиксируют через фланец, после чего выполняют электрическое подключение к системе управления.
- место монтажа выбирают так, чтобы датчик измерял репрезентативный поток воздуха;
- измерительный канал не должен перекрываться элементами воздуховода;
- при обслуживании проверяют чистоту зоны отбора воздуха и надежность крепления;
- замену выполняют на изделие того же назначения и канального исполнения.
Код DP<X><Y><6 цифр>, где:
- X — тип монтажа:
• W = Wall, настенный, комнатный (IP30);
• D = Duct, канальный с крепёжной скобой (IP55);
• P = Protected, промышленный (IP55 с защитой);
• U = Outdoor, уличный (−35…+70 °C). - Y — что измеряет:
• C = Combined T+RH (температура + относительная влажность);
• T = Temperature only;
• Q = Quality / CO2 (NDIR, оптический);
• L = Leakage, утечка газа/хладагента;
• A = Ambient light + Presence (освещённость + присутствие).
Например: DPDC110000 — канальный T+RH, DPWQ306000 — настенный CO2, DPUC110000 — уличный T+RH.
CO2 у Carel измеряют серии DPWQ (настенный) и DPDQ (канальный), принцип — NDIR (non-dispersive infrared, оптический). Диапазон измерений переключается перемычкой: 0…2000 ppm или 0…5000 ppm. Выход — 0…10 В или 4–20 мА. Питание 24 В AC/DC. Подключается к аналоговому входу любого контроллера Carel (pCO, c.pCO, IR33, MPXPRO) — как обычный 0-10 В датчик. Дисплея нет, все настройки — перемычками. Применение: вентиляция с управлением по качеству воздуха (DCV), школы, офисы, переговорные, HVAC-системы по EN 13779 / EN 16798.
Суффикс из 6 цифр кодирует выходной сигнал датчика (при одинаковых диапазонах измерений: T −10…+60 °C, RH 10–90%, точность ±1,2 °C и ±3% RH):
- 110000 — активный выход 0…10 В по T и RH (переключается перемычками на 4…20 мА).
- 111000 — T через пассивный NTC 10 кОм + RH активный выход (0…10 В). Применяется когда контроллер уже имеет NTC-вход для температуры.
- 112000 — цифровой выход RS485 Modbus / Carel (адрес и скорость задаются перемычками), для интеграции в BMS-сеть.
То же правило суффикса действует для DPDC (канальный) и DPPC (protected). Питание всех активных DP-датчиков — 24 В AC/DC, потребление 1–2 ВА.
