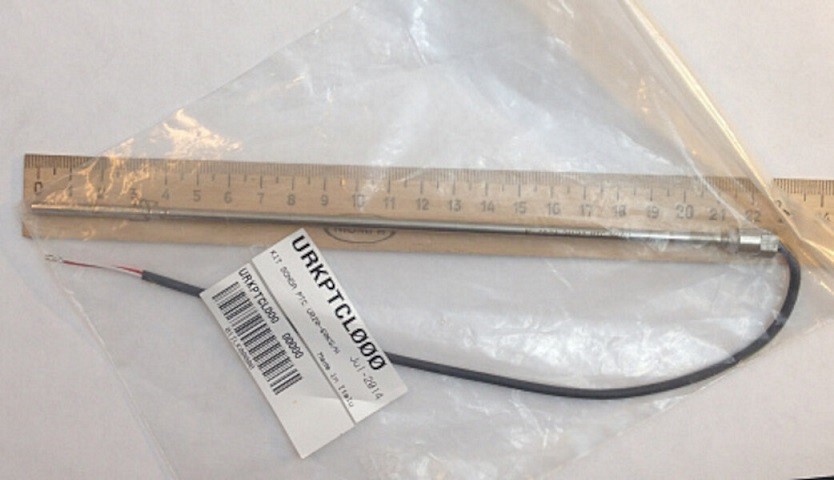

Датчик температуры Carel URKPTCL000
Датчик температуры Carel URKPTCL000 — температурный позистор PTC для защиты ТЭНов без покрытия в увлажнителях серии heaterSteam UR. Изделие подбирается для исполнений UR020…UR060 и используется в цепи контроля нагрева, где важно своевременно определить перегрев нагревательного элемента.
Назначение и устройство
URKPTCL000 относится к защитным датчикам нагревательного узла. В отличие от универсальных датчиков температуры для контроллеров, этот позистор предназначен именно для работы рядом с ТЭНами без покрытия. Его задача — участвовать в контроле состояния нагревателя и предотвращать работу узла в опасном температурном режиме.
- исполнение PTC для нагревательных элементов увлажнителя;
- применение в составе защитной цепи ТЭНов;
- ориентация на сервисную замену штатного датчика в оборудовании Carel.
Где применяется
Датчик устанавливается в паровых увлажнителях Carel heaterSteam UR, где нагрев воды выполняется ТЭНами. Он используется в составе узла нагрева, а не как универсальный комнатный или канальный датчик температуры. Такое назначение важно учитывать при замене: URKPTCL000 выбирают для контроля ТЭНов, а не для измерения температуры воздуха, воды в контуре или сигнала внешнего регулирования.
Совместимость
Расшифровка артикула указывает применение с моделями UR020…UR060. Для этих исполнений датчик служит частью системы защиты ТЭНов без покрытия. Указания черновых описаний о NTC-датчиках, контроллерах IR33, MPXPRO, pCO и других универсальных входах к данному артикулу не относятся: URKPTCL000 является PTC-позистором для нагревательного узла heaterSteam UR.
- совместимое оборудование: Carel heaterSteam UR;
- диапазон применяемых исполнений: UR020…UR060;
- назначение: ТЭНы без покрытия.
Подбор, монтаж и обслуживание
При подборе важно сверять не только серию увлажнителя, но и тип нагревательных элементов. Датчик рассчитан на узел с ТЭНами без покрытия, поэтому его не следует заменять универсальным NTC-датчиком или датчиком от другой схемы контроля. При обслуживании проверяют состояние посадочного места, проводки и разъёмов, чтобы защитная цепь нагревателя работала корректно после замены.
- подбирать по серии heaterSteam UR и исполнению UR020…UR060;
- использовать для штатной защиты ТЭНов, а не как общий датчик температуры;
- при замене сохранять схему подключения, предусмотренную для данного узла.
Штатный датчик Carel — NTC-термистор 10 кОм при 25 °C с коэффициентом β = 3435 (25/85 °C). Это стандарт для контроллеров IR33, IR33+, MPXPRO, EVD Evolution, pJEZ, μC2 и всех холодильных применений. Диапазон измерений: −50…+90 °C (у HT-версий до +150 °C). Для промышленных применений и высокотемпературных процессов Carel также выпускает Pt1000 (серия PT10*): 1000 Ом при 0 °C, класс B по IEC 60751, диапазон −50…+200 °C. Pt1000 более точен и линеен, но дороже. У pCO/pCO5+/c.pCO универсальные аналоговые входы позволяют выбрать любой тип программно.
У Carel несколько подсерий датчиков температуры под разные задачи:
- NTC — общего назначения, массовая серия.
- NTCI — Industrial, промышленное усиленное исполнение с экранированным кабелем.
- NTCINF — специальные профили с удлинёнными кабелями 3–40 м, двойная изоляция, IP68.
- UEKNTC (например UEKNTC0015) — NTC 10 кОм, специально для увлажнителей humiSteam UE (измерение температуры в районе цилиндра).
- URKPTC (например URKPTCL020) — PTC-термистор для heaterSteam UR, встраивается в тело ТЭНа как защита от перегрева. При превышении критической температуры сопротивление резко растёт — контроллер отключает нагрев. Для измерения PTC у Carel не используется.
Формат артикула Carel: NTC<длина кабеля в см><тип исполнения><опции>.
- Первые 3 цифры — длина кабеля в сантиметрах: 015 = 1,5 м, 030 = 3 м, 060 = 6 м, 120 = 12 м, 200 = 20 м, 300 = 30 м, 600 = 60 м.
- Буквенный код исполнения:
• HF — термоусадочная оболочка, общего назначения, −50…+90 °C;
• HP — высокотемпературная термоусадка до +105 °C;
• HT — High Temperature до +150 °C, для нагнетания компрессора;
• WF/WP — герметичный щуп из нержавейки AISI 304, IP67, для контакта с водой и пищевыми продуктами.
Пример: NTC060HF01 — NTC 10 кОм с кабелем 6 м, термоусадка, общего назначения.
