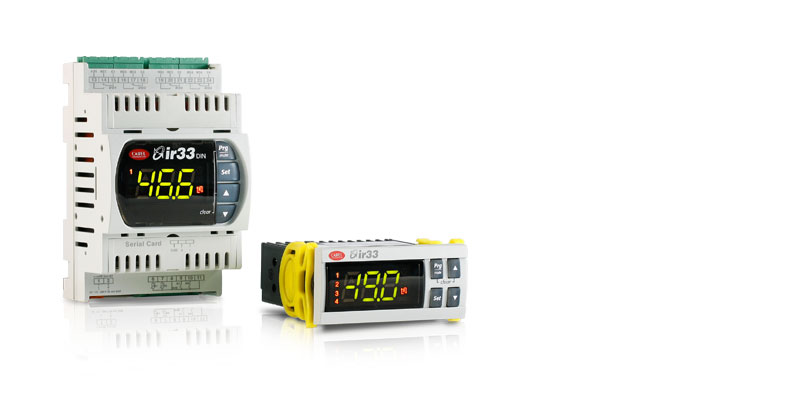

На испарителе холодильной витрины и камеры постепенно намерзает иней. Он играет роль теплоизолятора — падает холодопроизводительность, растёт потребление электроэнергии, снижается скорость охлаждения. В контроллерах Carel параметры оттайки стандартизованы в семействе «d»-параметров и работают одинаково в IR33, MPXPRO, PJEZ и OEM-приложениях pCO/c.pCO.
Типы оттайки — параметр d0
По мануалу IR33 +030220441 rel. 2.5:
| d0 | Тип оттайки | Как заканчивается |
|---|---|---|
| 0 | Электрический ТЭН, по температуре | по датчику dt1/dt2 (таймаут dP1/dP2) |
| 1 | Горячим газом, по температуре | по датчику dt1/dt2 (таймаут dP1/dP2) |
| 2 | Электрический ТЭН, по времени | строго по таймеру dP1/dP2 |
| 3 | Горячим газом, по времени | строго по таймеру dP1/dP2 |
| 4 | Электрический ТЭН по времени с контролем T | промежуточный режим |
По умолчанию d0 = 0 (электроТЭН, по температуре). У моделей IR33 исполнения «S» (без реле оттайки) доступна только оттайка остановом компрессора: контроллер просто выключает компрессор, а испаритель нагревается тёплым воздухом помещения. Подходит только для среднетемпературных камер.
Полная карта d-параметров IR33
| Код | Описание | Единица | Диапазон | Default |
|---|---|---|---|---|
| d0 | Тип оттайки | флаг | 0–4 | 0 |
| dI | Интервал между оттайками | ч | 0–250 | 8 |
| dt1 | Температура окончания, испаритель | °C | −50…+200 | 4,0 |
| dt2 | Температура окончания, доп. испаритель | °C | −50…+200 | 4,0 |
| dP1 | Макс. длительность оттайки, испаритель | мин | 1–250 | 30 |
| dP2 | Макс. длительность, доп. испаритель | мин | 1–250 | 30 |
| d3 | Задержка старта оттайки | мин | 0–250 | 0 |
| d4 | Оттайка при включении питания | флаг | 0–1 | 0 |
| d5 | Задержка оттайки при старте | мин | 0–250 | 0 |
| d6 | Индикация дисплея во время оттайки | — | 0–2 | 1 |
| dd | Время стекания конденсата (drip time) | мин | 0–15 | 2 |
| d8 | Байпас алармов после оттайки | ч | 0–15 | 1 |
| d9 | Приоритет над защитой компрессора | флаг | 0–1 | 0 |
| dC | База времени (dI в часах/минутах) | флаг | 0–1 | 0 |
| d10 | Время наработки компрессора до оттайки | ч | 0–250 | 0 |
| d11 | Порог T для счётчика наработки | °C | −20…+20 | 1,0 |
| d12 | Продвинутый режим (skip, variable) | — | 0–3 | 0 |
| dn | Номинальная длительность оттайки (%% от dP) | — | 1–100 | 65 |
| dH | Пропорц. коэфф. вариации dI | — | 0–100 | 50 |
Ключевые параметры — детально
dI — интервал между оттайками
Оттайка запускается циклически через dI часов (или минут, если dC=1) с момента окончания предыдущей. Если dI = 0, плановая оттайка не выполняется вовсе — включается только вручную, с супервизора, от цифрового входа или по RTC.
Важно: интервал dI должен быть больше суммы максимальной длительности оттайки (dP) + drip (dd) + fan delay (Fd). Иначе новая оттайка может запуститься до завершения предыдущей фазы.
dt1/dt2 — температура окончания
Если в момент запроса оттайки датчик на испарителе уже показывает температуру выше dt1, оттайка не выполняется вовсе (льда нет — энергия не тратится). Если датчик неисправен или отключён, контроллер переходит на таймерную оттайку длительностью dP1.
dP1/dP2 — таймаут оттайки
Максимальная длительность, после которой оттайка принудительно завершится. Если таймаут сработал — генерируется сигнал Ed1 («end defrost due to timeout»), который можно подавить параметром A8.
dd — drip time и Fd — fan delay
После окончания оттайки компрессор и вентиляторы выключены на dd минут, чтобы с испарителя стекла вода (иначе замёрзнет при старте). По умолчанию dd = 2 мин. Fd (в блоке параметров F) — фаза с компрессором включённым, но вентиляторами ещё выключенными — чтобы капли не полетели в зал.
d4/d5 — оттайка при старте
d4=1 — обязательная оттайка при включении контроллера. Полезно, когда частые отключения электропитания (каждое отключение сбрасывает внутренний таймер dI). d5 задаёт задержку, чтобы на крупных объектах с сотней витрин они не стартовали все одновременно, создавая скачок тока.
d9 — приоритет над защитой компрессора
Если d9=1, таймеры c1/c2/c3 (минимальное время между стартами, минимум вкл/выкл) игнорируются. Полезно для hot gas defrost, где нужно мгновенно включить компрессор. Внимание: при d9=1 существует риск повреждения компрессора из-за слишком частых стартов.
Триггеры запуска оттайки
Оттайка инициируется любым из:
- Истечение интервала dI — типовой случай;
- Наработка компрессора (d10, d11) — «умный» режим: оттайка запускается после того, как компрессор отработал d10 часов с температурой испарителя ниже d11. Экономит энергию;
- Дверной / цифровой вход — внешний таймер или кнопка;
- RTC (реальное время) — для моделей с часами программируются до 8 оттаек в сутки;
- Команда с клавиатуры — ручной запуск (удерживание кнопки);
- Команда по шине (Modbus, supervisor) — из BMS или Carel BOSS.
Продвинутые алгоритмы — параметр d12
Три «умных» режима экономии энергии:
- d12 = 1 — Variable dI: алгоритм пропорционально меняет интервал между оттайками в зависимости от длительности предыдущей. Если предыдущая прошла быстро (льда было мало), следующая сдвигается дальше. Формула: ΔdI = (dn/100 · dI) · (dH/50) · (dE/dP), где dE — фактическая длительность.
- d12 = 2 — Skip Defrost: если оттайка закончилась быстрее, чем dn%% от dP, следующая плановая оттайка пропускается. Максимум три подряд пропуска.
- d12 = 3 — комбинация Variable dI + Skip Defrost для максимально адаптивного режима.
Режимы работают при условии правильной калибровки dn (номинальная длительность — дефолт 65 %) и реалистичных dP.
Оттайка в MPXPRO
По мануалу MPXPRO +0300160EN логика идентична IR33: d0 (тип), dI (интервал), dP (max duration), dd (drip), dn/dH/d12 (умные алгоритмы).
Дополнительно MPXPRO синхронизирует оттайки в мультиплексированных витринных линейках: master-контроллер даёт команду всем slave-устройствам в LAN, и они оттаивают одновременно, чтобы холодильная установка не «боролась сама с собой».
Оттайка в PJEZ
В компактных PJEZ параметров меньше — основные d0, d1 (интервал), d2 (длительность), d3/d4 (drip/fan), d6 (индикация). Для простых витрин и моноблоков этого достаточно.
pCO/c.pCO в OEM-приложениях
В приложениях на базе pCO/c.pCO параметры оттайки входят в OEM-меню и могут называться по-другому (например, на русифицированных панелях — «Интервал СБР», «Длит. СБР»). Логически это те же dI/dP/dd.
HACCP-журнал в IR33 и MPXPRO
В моделях IR33 с модулем RTC и в MPXPRO есть функция HACCP — автоматическая запись температурных событий:
- HA — температура выше порога AH дольше чем Ad + Htd;
- HF — после длительного (>1 минуты) пропадания питания температура на старте выше AH.
Сохраняются: час, минуты, день недели события, тип аларма, максимальная температура, длительность отключения питания. Доступны последние 3 события каждого типа через параметры HA, HA1, HA2 и HF, HF1, HF2. Счётчик HAn/HFn накапливает до 15 событий.
Оттайка не вызывает HACCP-аларм: на время оттайки дисплей замораживается (d6=1) или показывает «dEF» (d6=0/2), а температурные алармы блокируются параметром d8 на указанное число часов.
Быстрый чек-лист настройки оттайки
Для типовой коммерческой витрины на R404A / R290:
- d0 = 0 (электроТЭН по T), если есть ТЭН; d0 = 1 — если оттайка горячим газом;
- dI = 4–8 часов. Для низкотемпературных витрин (−20 °C и ниже) — 4–6 ч, для среднетемпературных (+2 °C) — 6–12 ч;
- dt1 = +8…+12 °C (датчик на ламелях испарителя);
- dP1 = 30 минут — безопасный дефолт; если фактически оттайка завершается за 15 минут, уменьшить до 20;
- dd = 2–5 минут (drip time);
- Fd = 1–3 минуты (fan delay, в блоке F);
- d4 = 0 в стабильной сети; d4 = 1 с d5 = 1…10 мин в сетях с частыми пропаданиями;
- d8 = 1 час (байпас аларма после оттайки);
- d12 = 2 (skip defrost) — для экономии в сухих регионах.
Диагностика проблем с оттайкой
- После оттайки появляется HA в HACCP — dd/Fd малы или dI слишком большой (накопилось много льда, долго восстанавливается T);
- Появляется Ed1/Ed2 — оттайка не укладывается в dP, увеличьте таймаут или проверьте ТЭН/клапан горячего газа;
- Лёд не тает полностью — dP мал, увеличьте; или dt1 слишком низкий, поднимите до +10…+12 °C;
- В зал летят капли — увеличьте Fd (fan delay) до 3–5 минут;
- Компрессор не запускается после оттайки — проверьте таймеры c1/c2/c3 и параметр d9.
Документы и подбор
- Коды ошибок Carel — расшифровка Ed1, Ed2, E0, E1, rE, tE;
- Таблица кодов ошибок Carel на carel-rus.ru;
- Таблица подбора запчастей Carel;
- IR33 User Manual — +030220441;
- MPXPRO User Manual — +0300160EN;
- PJEZ User Manual — +030220791.
Купить контроллеры и датчики для оттайки
- Контроллеры IR33 / MPXPRO / PJEZ
- NTC-датчики для испарителя
- VPM + IROPZKEY00 для настройки параметров
Запросить консультацию — пришлите модель контроллера и тип оттайки (ТЭН / горячий газ), подскажем корректные d-параметры под вашу витрину/камеру.
Частые вопросы
Какой d0 выбрать для обычной холодильной витрины?
Для среднетемпературных витрин с ТЭН-оттайкой — d0=0 (по температуре). Для низкотемпературных витрин с большим обледенением и риском превышения dt1 при неточном датчике — d0=2 (по таймеру). Горячим газом (d0=1/3) — в крупных централях, где это предусмотрено проектом.
Что такое Skip Defrost и когда его включать?
d12=2 пропускает следующую плановую оттайку, если предыдущая закончилась быстрее, чем dn % от dP. То есть если льда было мало — следующий цикл не запустится. Экономит электроэнергию ТЭН-оттайки до 30 %. Включайте в сухих регионах (зимой) и в магазинах с редким открыванием дверей.
Почему после оттайки появляется HA в HACCP-журнале?
Температура не успела восстановиться после оттайки до конца периода d8 (байпас). Варианты: увеличить d8 до 2 часов, или укоротить dP (оттайка слишком долгая), или проверить почему восстановление занимает так много (мощность компрессора, загрузка продукта).
Нужно ли включать d4 — оттайку при старте?
В стабильной сети — нет, это лишний износ ТЭНа. Включайте (d4=1) если на объекте частые пропадания электропитания (каждое сбрасывает таймер dI), и витрина может накапливать лёд в процессе восстановления. Обязательно задавайте d5 (задержку) 5–10 минут, чтобы витрины не стартовали одновременно.
Можно ли запустить оттайку вручную?
Да. В IR33 — удержать кнопку «дефрост» 3 секунды. В MPXPRO — через меню или команду по RS485. В pCO — кнопкой на pGD. Из BOSS/PlantVisorPRO — по сети любому контроллеру в зоне видимости.
Что делать, если в MPXPRO витрины оттаивают вразнобой?
Проверьте, что они объединены в Master/Slave tLAN-сеть (до 6 устройств — 1 Master + 5 Slave). Master по расписанию (dI) даёт команду всем Slave одновременно. Если сеть не настроена — каждый контроллер работает автономно и таймеры расходятся.
