Когда встроенного I/O мастера pCO/c.pCO не хватает — ставят модули расширения. У Carel две линейки: pCOe (старая, работает с pCO sistema) и c.pCOe (новая, для c.pCO; совместима и со старыми pCO). Они НЕ одно и то же — у них разный форм-фактор I/O и разные протоколы.

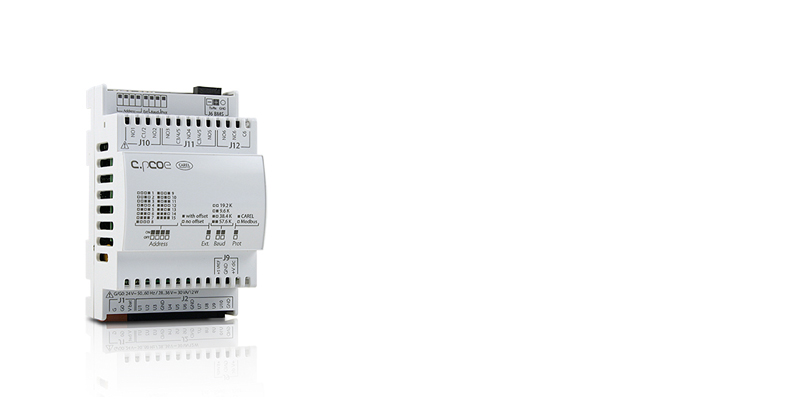

c.pCOe — новая линейка для c.pCO sistema
По мануалу c.pCO sistema +0300057EN rel. 1.2, раздел 6.7:
- 10 универсальных I/O-каналов — каждый программно конфигурируется для активных/пассивных датчиков (NTC / PTC / PT1000), цифровых входов, аналоговых и PWM-выходов (0–10 В / PWM);
- 6 реле цифровых выходов, разделены на 3 группы (разная гальваническая развязка);
- Клеммы для питания ratiometric и активных датчиков (модуль сам питает внешние датчики);
- Встроенный BMS-последовательный интерфейс RS485;
- DIP-переключатели для задания протокола и serial-адреса.
Итого 16 I/O (10 универсальных + 6 реле) — то самое описание «C.PCOE BASIC 16 I/O», которое встречается в заказных каталогах.
Артикулы c.pCOe
Формат P+E*. Основные варианты:
| Артикул | Вариант |
|---|---|
| P+E0000000000 | Базовая версия c.pCOe Basic 16 I/O |
| P+E000000D000 | Enhanced — со встроенным униполярным EXV-драйвером |
Enhanced-версия умеет управлять одним клапаном Carel E2V/E3V без отдельного EVD Evolution. Также поддерживает модуль Ultracap для аварийного питания.
Последовательная связь c.pCOe
Подключается к мастеру c.pCO по FieldBus RS485 (тот же физический шлейф, что к EVD, серийным датчикам, увлажнителям).
| Параметр | Значение |
|---|---|
| Serial-адрес | 1–15 напрямую с DIP; 16–247 через serial offset; Carel protocol — до 207 |
| Protocol | Modbus или Carel (DIP «Prot») |
| Baud rate | 9.6 / 19.2 / 38.4 / 57.6 kbps (default 19.2) |
| LED | зелёный мигает — обмен по BMS; горит постоянно — offline |
pCOe — старая линейка (для pCO sistema)
Из карточки carelusa.com/product/pcoe:
- 4 аналоговых входа (AI);
- 4 цифровых входа (DI);
- 1 аналоговый выход (AO, 0–10 В);
- 4 цифровых выхода (реле с переключающим контактом);
- Корпус: 4 модуля DIN;
- Питание: 24 В AC/DC;
- Связь: встроенный RS485, протоколы Carel supervisor и Modbus RTU.
Наиболее распространённый артикул: PCOE0004850 — версия с RS485. Есть узкоспециальные варианты pCOe A-IN (расширенные аналоговые) и pCOe D-IN (расширенные цифровые входы).
Мануал — +030220961.
Лимиты расширения
Для pCOe (старой линейки) официальные лимиты (carelusa.com):
- до 5 модулей по tLAN в одном контуре;
- до 15 модулей по CAREL / Modbus RS485.
Для c.pCOe точного числа модулей в открытой rel. 1.2 мануала +0300057EN не указано — лимит определяется архитектурой FieldBus и адресным пространством RS485.
Сравнение pCOe и c.pCOe
| Параметр | pCOe (старая) | c.pCOe (новая) |
|---|---|---|
| Аналоговые входы | 4 | — |
| Цифровые входы | 4 | — |
| Универсальные I/O | — | 10 |
| Аналоговые выходы | 1 (0–10 В) | — |
| Реле | 4 | 6 |
| Итого I/O | 13 | 16 |
| Корпус | 4 DIN | 4 DIN |
| Питание | 24 В AC/DC | 24 В AC/DC |
| Связь | встроенный RS485 | FieldBus RS485 |
| Совместимость | pCO1/2/3/5/5+ | c.pCO sistema (+ старые pCO) |
| Встроенный EEV-драйвер | — | опция (Enhanced) |
| Ultracap | — | опция |
| Лимит в сети | 5 tLAN / 15 RS485 | не раскрыт в open manual |
Питание и монтаж
- Питание: 24 В AC/DC;
- Монтаж: DIN-рейка (4 DIN);
- Vbat-клемма (только у c.pCOe) — для подключения модуля Ultracap;
- Клеммы питания активных датчиков встроены.
Когда нужен модуль расширения
Типовые сценарии:
- Не хватает I/O мастера — на централи много датчиков давления/ температуры, много реле для компрессоров/вентиляторов. Вместо дорогого c.pCO Large ставят c.pCO Small + пару c.pCOe;
- Удалённое размещение I/O — рядом с объектом управления, чтобы не тянуть длинные сигнальные линии. Экономит кабель, уменьшает ЭМИ-наводки;
- Компактный щит — Small + c.pCOe на DIN-рейке ближе к оборудованию вместо большого мастера;
- Встроенный EEV-драйвер (c.pCOe Enhanced) — когда основной контроллер не имеет встроенного EVD, а ставить отдельный EVD Evolution избыточно.
Типовые применения
- Чиллеры и тепловые насосы средней мощности с большим числом датчиков и реле;
- Крупные AHU и приточно-вытяжные установки;
- Супермаркетный холод — централи с 8+ компрессорами и 16+ вентиляторами конденсатора;
- Промышленные процессы с распределённым I/O по нескольким зонам;
- Модернизация — добавить I/O без замены мастера.
Коды документов
- +0300057EN (rel. 1.2, 29.05.2017) — c.pCO sistema general user manual, раздел 6.7 про c.pCOe;
- +0500059IE / +0500059FR — technical leaflet P+E* (c.pCOe);
- +030220961 — pCOe user manual (старая линейка);
- +0300020EN — pCO5+ user manual.
Купить модули расширения
- c.pCOe Basic P+E0000000000
- c.pCOe Enhanced с EEV-драйвером P+E000000D000
- pCOe PCOE0004850 (для старых pCO)
- Основные контроллеры c.pCO / pCO5+
Запросить подбор — пришлите карту I/O проекта (сколько датчиков, реле, ЭРВ), подберём оптимальное сочетание мастер + модули расширения.
Частые вопросы
В чём отличие pCOe от c.pCOe?
pCOe — старая линейка для pCO sistema (pCO1/2/3/5/5+): 4 AI + 4 DI + 1 AO + 4 реле = 13 I/O. c.pCOe — новая для c.pCO sistema: 10 универсальных (сами решают, быть AI/DI/AO/PWM) + 6 реле = 16 I/O. c.pCOe гибче, у неё опционально есть встроенный EEV-драйвер и поддержка Ultracap.
Сколько c.pCOe можно подключить к одному c.pCO?
Точное число в открытой документации Carel не раскрыто — ограничено адресным пространством RS485 (до 247 устройств) и пропускной способностью FieldBus. Для pCOe (старой) официальный лимит — 5 модулей по tLAN или 15 по RS485. Для c.pCOe на практике 8–16 модулей на мастер.
Можно ли c.pCOe подключить к pCO5+?
Да. c.pCOe работает с c.pCO sistema, но физически это устройство с RS485 Modbus, которое можно опросить любым мастером pCO, если в приложении (1Tool/c.suite) прописать чтение регистров. Обратная совместимость — через Modbus RTU, но удобнее с c.pCO (штатная интеграция).
Что такое c.pCOe Enhanced?
Enhanced-версия (P+E000000D000) отличается встроенным униполярным EXV-драйвером — может управлять одним клапаном Carel E2V/E3V без отдельного EVD Evolution. Также поддерживает модуль Ultracap для аварийного питания. Дороже Basic, но избавляет от отдельного EVD в малых установках.
Нужны ли c.pCOe, если у меня уже c.pCO Large?
Обычно нет — у c.pCO Large достаточно I/O (до 13 реле, 18 универсальных). Модули расширения нужны когда I/O больше мастера ИЛИ когда требуется удалённое размещение I/O на расстоянии от мастера (экономия кабеля, снижение ЭМИ). В крупных централях иногда проще 2 c.pCOe, чем одна Extralarge.
Как настроить адрес c.pCOe?
DIP-переключатели на корпусе. Переключатели 1–4 — адрес 1–15 двоичным кодом. Переключатель «Ext» — включает offset для адресов 16–247. Переключатель «Prot» — выбор Modbus/Carel. Переключатели baud rate задают 9.6/19.2/38.4/57.6 kbps. После смены — рестарт питания.
