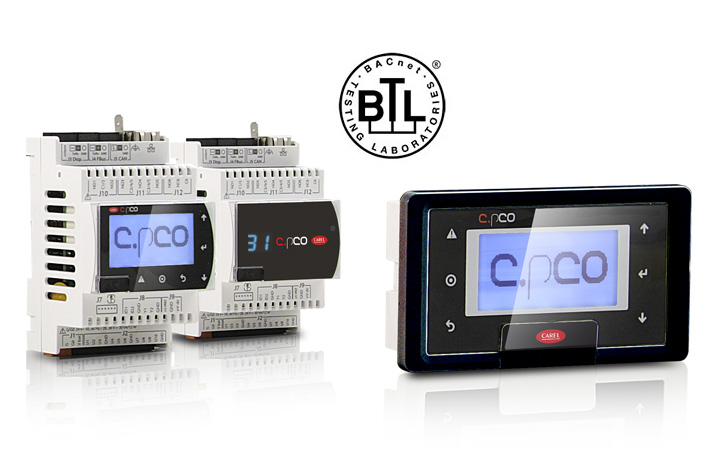

c.pCOmini — младший программируемый контроллер в семействе Carel c.pCO sistema. Корпус 4 DIN-модуля, 32-битный процессор 100 МГц, 128 МБ Flash, 16 МБ RAM, набор универсальных I/O. Доступен в трёх версиях — Basic, Enhanced и High End, различающихся коммуникационным оснащением. Мануал Carel +0300057EN.
Место в линейке и применение
c.pCOmini позиционируется как программируемый контроллер для массовых OEM-задач, где ещё не требуется полноразмерный c.pCO Small/Medium, но возможностей параметрического IR33 уже мало. Типовые применения (по официальной документации Carel):
- чиллеры и тепловые насосы (малой и средней мощности);
- компактные AHU и приточно-вытяжные установки;
- rooftop-установки и прецизионные кондиционеры close control;
- холодильные витрины и камеры дозревания (curing rooms);
- компрессорные централи (малые);
- шкафы быстрой заморозки (blast chillers);
- универсальные ступенчатые регуляторы.
I/O и архитектура
Карта входов-выходов у всех трёх версий — одна и та же:
- 10 универсальных I/O (U1…U10) — конфигурируются как аналоговые входы (NTC / PT500 / PT1000 / PTC, 0–10 В, 0–20 мА, 4–20 мА, 0–5 В ратиометрические), цифровые входы (voltage-free) или аналоговые выходы 0–10 В / PWM. До 5 PT100.
- До 5 аналоговых выходов 0–10 В (Y1, Y2 выделенные + до 3 через U-входы).
- До 10 PWM-выходов (0/10 В, 10 мА, 2 кГц синхронный / 100 Гц асинхронный).
- До 2 быстрых цифровых входов (voltage-free, 2 кГц, ±1 Гц).
- 2 оптоизолированных цифровых входа ID1/ID2 24 В AC/DC — только в Enhanced и High End.
- 6 релейных выходов NO1–NO5 + 1 перекидной NO6/NC6. Группы: 1-2 / 3-4-5 / 6. Нагрузка 2(1) A 250 В AC (UL: 5 A резистивная).
Отличия Basic / Enhanced / High End
| Параметр | Basic | Enhanced | High End |
|---|---|---|---|
| Универс. I/O (U) | 10 | 10 | 10 |
| Реле | 6 | 6 | 6 |
| ID1/ID2 (оптоизол.) | — | 2 | 2 |
| USB micro | ✓ | ✓ | ✓ |
| Serial 0 (pLAN, J3) | ✓ | ✓ | ✓ |
| Serial 3 (BMS, J6, RS485 slave) | — | ✓ | — |
| Serial 4 (FBus, J4, RS485 master) | — | ✓ | ✓ |
| Ethernet 10/100 (J24) | — | — | 1 порт |
| CAN (J5) | ✓ | ✓ | ✓ |
| Встроенный драйвер ЭРВ E2V | опция | опция | опция |
Выбор версии зависит от требований к коммуникации:
- Basic — автономная установка без BMS, локальный терминал по pLAN;
- Enhanced — есть BMS-порт для супервизора (Carel/Modbus) и FieldBus для опроса подчинённых устройств (EVD, датчики);
- High End — Ethernet для интеграции по BACnet/IP или Modbus TCP через веб-интерфейс, плюс FieldBus для нижнего уровня.
Типовые артикулы
| Артикул | Версия | Особенности |
|---|---|---|
| P+D000UB00EF0 | Basic | DIN, LCD, USB |
| P+D000UE1DEF0 | Enhanced | DIN, LCD, USB, BMS, FieldBus, EEV-драйвер |
| P+P000UB00EF0 | Basic, panel | панельный монтаж |
Полная таблица комбинаций формируется конфигуратором Carel — каждый символ кода задаёт опцию (дисплей, клеммы, встроенный EEV-драйвер, FieldBus).
Питание и подключение
Питание на клеммах J1 (G / G0): 24 В AC (+10 / −15 %), 50/60 Гц, 30 ВА (40 ВА с Ultracap) или 28…36 В DC, 12 Вт. Предохранитель 2,5 A T. Заземление — отдельная клемма Functional earth рядом с J1.
Правило питания Carel: если один трансформатор питает несколько устройств, все клеммы G0 соединяются на одну точку вторички, все G — на другую. Нарушение полярности повреждает электронику.
Среда разработки — c.suite
Приложения для c.pCOmini пишутся в c.suite (пакет из c.design, c.strategy, c.mask, c.factory). Старый 1Tool для c.pCO не применяется — там только pCO3/pCO5/pCO5+.
- c.design — выбор типоразмера, I/O, протоколов;
- c.strategy — среда разработки логик на FBD/SFC;
- c.mask — редактор интерфейса pGD;
- c.factory — загрузчик прошивки и приложения в контроллер.
Загрузка прошивки — через micro-USB на плате, либо с USB-флешки в корпус (c.pCOmini умеет принимать пакет обновления с FAT32-накопителя).
Отличия от младших и старших моделей
| c.pCOmini | c.pCO Small | pCOxs (legacy) | |
|---|---|---|---|
| Универс. I/O | 10 | 10 | — |
| Аналог. входы отд. | — | — | 4 |
| Реле | 6 | 8 | 5 |
| Ethernet | High End | опция | — |
| USB | micro | host + device | — |
| tLAN / MP-Bus | — | — | + / опция |
| Среда разработки | c.suite | c.suite | 1Tool |
| Процессор | 32-bit 100 МГц | 32-bit 100 МГц | 16-bit 24 МГц |
| Корпус | 4 DIN | 8 DIN | 8 DIN |
Если вам нужен контроллер с бóльшим числом реле (10+), DIN-модулей расширения или цветным терминалом pGD touch — смотрите c.pCO Small/Medium/Large.
Типовые применения и аксессуары
- опция встроенного EEV-драйвера для клапана Carel E2V (однокотурная установка без отдельного EVD Evolution);
- внешний терминал pGD1 / pGDE / pGD Touch по pLAN/Ethernet;
- датчики NTC Carel (NTC*HP*, NTC*WF*, NTC*WH*), ратиометрические датчики давления SPKT 0–5 В, активные датчики T+RH серии DP*C;
- модуль Ultracap — аварийное питание при пропадании 24 В (корректное завершение работы приложения).
Купить c.pCOmini и аксессуары
- Контроллеры Carel c.pCO sistema
- Датчики температуры NTC и давления SPKT
- Терминалы pGD1, pGDE, pGD Touch
Запросить цену и наличие — пришлите карту I/O и требования к коммуникации, подберём конфигурацию c.pCOmini и аксессуары.
Частые вопросы
Чем c.pCOmini отличается от c.pCO Small?
Размером корпуса (4 DIN vs 8 DIN), меньшим количеством реле (6 vs 8), отсутствием слотов опциональных карт. I/O и архитектура те же — 32-битный процессор 100 МГц, 128 МБ Flash, 16 МБ RAM. Для малых OEM-применений c.pCOmini дешевле и компактнее.
Какую версию выбрать — Basic, Enhanced или High End?
Basic — если установка автономна и не интегрируется в BMS. Enhanced — если нужен RS485-супервизор (Carel/Modbus) + FieldBus для датчиков и EVD. High End — если требуется Ethernet (BACnet/IP, Modbus TCP, веб) + FieldBus.
Можно ли программировать c.pCOmini в 1Tool?
Нет. 1Tool поддерживает только старые pCO1/2/3/5/5+. Для c.pCO sistema (включая c.pCOmini) среда разработки — c.suite. Это принципиальное различие поколений.
Что такое встроенный EEV-драйвер?
Опциональная версия c.pCOmini умеет управлять одним электронным расширительным клапаном Carel E2V/E3V без отдельного EVD Evolution — плата имеет встроенные разъёмы для обмоток шагового двигателя клапана и ратиометрический вход давления. Экономит место в щите и стоимость.
Поддерживает ли c.pCOmini терминал pGD1?
Да, через разъём J3 Disp (pLAN) можно подключить любой pGD-терминал — pGD0, pGD1, pGDE, pGD Touch. Питание терминала идёт по тому же кабелю (+Vterm).
Нужен ли Ultracap?
Опционально. Модуль Ultracap (около 5 секунд питания при пропадании 24 В) нужен, если приложение ведёт запись параметров в retain-память и критична корректная запись состояния при аварии питания. Для простых чиллеров/AHU без retain — не обязателен.
