Carel humiFog: адиабатическое увлажнение высокого давления — обзор

Паровое увлажнение — технологически простой, но энергоёмкий процесс: на испарение 1 кг воды расходуется ~0,75 кВт·ч электричества. Для крупных объектов — ЦОД, больших типографий, текстильных цехов — это означает десятки и сотни киловатт постоянной нагрузки только на увлажнение. Адиабатическое увлажнение высокого давления от Carel — humiFog — решает задачу в разы экономичнее: электричество тратится только на насос, а само испарение идёт за счёт тепла самого воздуха.

Принцип адиабатического увлажнения

В humiFog вода высокого давления (70 бар) через специальные форсунки распыляется в мельчайший туман с каплями размером 10–15 мкм. Такие капли испаряются прямо в воздухе, не оседая на стенки и не создавая конденсата:

1. Мощный плунжерный насос создаёт давление 70 бар.
2. Вода проходит через форсунки специальной конструкции.
3. Получается плотный туман — миллиарды капель 10–15 мкм в секунду.
4. Капли мгновенно испаряются в потоке воздуха (в приточной установке или в помещении через форсунки).
5. Испарение происходит за счёт тепла воздуха — воздух охлаждается на 5–12 °C одновременно с увлажнением.

Ключевое преимущество: на работу расходуется только электричество насоса (~0,04–0,06 кВт·ч на кг воды) — в 12–15 раз меньше, чем у парового увлажнителя (0,75 кВт·ч/кг). Для объектов с постоянной нагрузкой окупаемость humiFog относительно парового — 1,5–3 года только за счёт экономии электричества.

Форсунки humiFog — сердце системы

Распыляющие форсунки Carel серии UAKMTP — откалиброванные под 70 бар насадки из нержавеющей стали с фильтром 60 мкм и обратным клапаном (фитинг 1/8" NPT). Производительность при рабочем давлении 70 бар:

• 1,45 кг/ч на форсунку — для точных зон и небольшой нагрузки;
• 2,8 кг/ч — стандартный рабочий типоразмер;
• 4,0 кг/ч — для высокой единичной производительности.

Комбинацией форсунок разной производительности на одной линии достигается точная настройка мощности под каждую зону. Все форсунки Carel в каталоге (помимо UAKMTP там есть серия MCAA-MCAE для низконапорных систем humiFog Compressed Air).

Линейки humiFog Carel

Насосная станция подаёт воду на форсунки по трубопроводной разводке. Каждая форсунка — стандартного типоразмера (1,45 / 2,8 / 4 кг/ч при 70 бар), общая производительность зоны подбирается их количеством и комбинацией.

Требования к воде

humiFog категорически требует деминерализованной воды:

• водопроводная вода через обратный осмос (минимум) или деионизацию;
• проводимость не выше 50 мкСм/см;
• без мех. примесей (фильтрация 1–5 мкм);
• рабочее давление на входе 2–6 бар, температура 5–30 °C.

Причина — при распылении неподготовленной воды капли испаряются, а соли оседают на всём оборудовании, форсунках, стенках каналов. Форсунки забиваются за недели. Подготовка воды — значимая часть стоимости проекта.

Применения

humiFog выбирают там, где:

• ЦОД и крупные серверные — одновременно увлажнение и адиабатическое охлаждение (free cooling);
• Типографии — стабильная влажность бумаги + нет горячих поверхностей;
• Текстильное производство — требуется 60–70% RH при большой подаче воздуха;
• Табачные и пищевые цеха — больших объёмов без точечного нагрева пара;
• Склады фруктов и овощей — прохладное увлажнение сохраняет продукт;
• Музеи и архивы — точное поддержание 50% RH круглогодично.

humiFog Direct vs канальные системы

Канальный humiFog (Multizone) — форсунки установлены в воздуховоде приточной установки, увлажнённый и охлаждённый воздух подаётся в помещение. Это наиболее распространённое решение для офисов и производственных цехов с центральной вентиляцией.

humiFog Direct — форсунки монтируются непосредственно в помещении (на потолок, на фермы, на стойки). Работает без приточной установки. Применяется в цехах с существенными внутренними источниками тепла и в помещениях большой высоты (ангары, производственные залы).

Компоненты системы

• Насосная станция — сердце системы, насос высокого давления (70 бар) с контроллером и электроклапанами на зоны.
• Трубная разводка — нержавеющая сталь, специализированные фитинги высокого давления.
• Форсунки — распыляющие насадки Carel разной производительности.
• Водоподготовка — обратноосмотическая установка, деионизатор.
• Датчики влажности — в каждой зоне контроля.
• УФ-стерилизатор (опция) — обеззараживание воды перед подачей.

Альтернативы humiFog

Для меньших мощностей и помещений Carel предлагает другие адиабатические технологии:

• humiDisk — центробежный распылитель, производительность до 10 кг/ч на юнит, локальное применение;

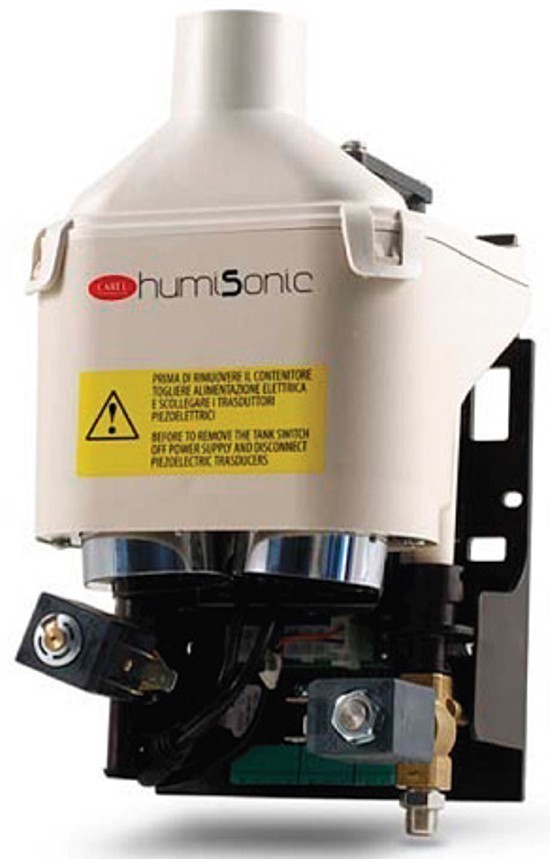

• humiSonic — ультразвуковое увлажнение, низкое энергопотребление, точность, до 18 кг/ч на модуль;
• optimist (UC серия) — компактный адиабатический с встроенной подготовкой.

Сравнение с паровым увлажнением

Купить Carel humiFog

• Адиабатические увлажнители Carel
• Форсунки распыления
• Трубки высокого давления
• Паровые увлажнители (для сравнения)

Запросить цену и наличие — пришлите объём объекта, требуемую влажность и температуру — подберём насосную станцию и комплект форсунок.
