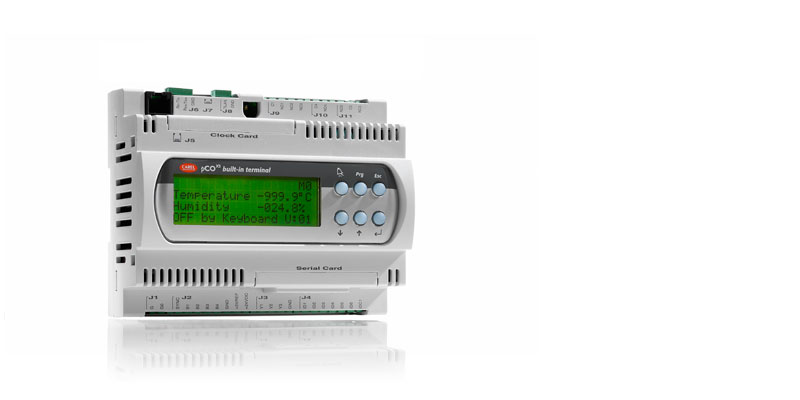

pCOXS (не «c.pCOxs» — приставка «c.» относится к новому поколению) — программируемый контроллер Carel из классической серии pCO sistema. Выпускается с 2003 года, занимает 8 DIN-модулей. Всё ещё встречается на объектах, но для новых разработок заменён компактным c.pCOmini.
Технические характеристики pCOXS
Официальный мануал — +030220345 rel. 1.0 от 18.03.2003.
| Параметр | Значение |
|---|---|
| CPU | 16-bit 24 МГц |
| Flash | 1 МБ для программы |
| Static RAM | 128 КБ |
| Корпус | 8 DIN-модулей |
| Питание | 24 В AC или 20/60 В DC (J1: G/G0) |
| Аналоговые входы | 4 (B1, B2 — NTC/0-1 В/0-5 В/0-20 мА/4-20 мА; B3, B4 — NTC/0-5 В) |
| Аналоговые выходы | 3 (Y1, Y2 — 0/10 В; Y3 — PWM для фазовой отсечки) |
| Цифровые входы | 6 (ID1–ID6, voltage-free) |
| Релейные выходы | 5 (4 NO + 1 перекидной; у PCO1002 — 2 с SSR) |
| SYNC-вход | 24 В AC для фазовой отсечки |
| Итого I/O | 21 |
Артикулы pCOXS
| Артикул | Особенности |
|---|---|
| PCO1000AX0 | Основная плата, без встроенного дисплея |
| PCO1000BX0 | С встроенным LCD (built-in terminal) |
| PCO1002AX0 | 2 SSR, без дисплея |
| PCO1002BX0 | 2 SSR + встроенный дисплей |
| PCO1MP0AX0 | MP-Bus Belimo, без дисплея |
| PCO1MP0BX0 | MP-Bus Belimo + встроенный дисплей |
Комплекты клеммников: PCO1CON0X0 (винтовые) и PCO1CON1X0 (пружинные).
Коммуникационные интерфейсы
- RS485 pLAN встроенный (J6) — до 32 устройств, до 500 м;
- tLAN (J7/J8) — локальная шина для терминалов и расширений (наследие старого pCO; у нового c.pCOmini её нет);
- MP-Bus Belimo — в версиях PCO1MP0*X0 (вместо tLAN);
- RS485 supervisor/BMS — через опциональную карту PCO1004850 (оптоизолированная);
- RS232 для модема — опциональная карта PCO100MDM0;
- Ethernet, USB, CAN — отсутствуют.
Встроенный дисплей (built-in terminal)
В версиях с суффиксом B (PCO1000BX0, PCO1002BX0, PCO1MP0BX0) — встроенный LCD/LED на плате. Конкретное разрешение для built-in не указано в мануале; внешние терминалы PCOI*/PCOT* — LCD 4×20 знаков или графический 240×128 / 64×128 точек.
Подключение терминала — по tLAN или pLAN, зависит от модели терминала.
Типовое применение
Из официальной документации:
- чиллеры и тепловые насосы (одноконтурные, малые);
- small roof-top;
- прецизионные кондиционеры (close control, одноконтурные);
- малые/средние центральные кондиционеры (AHU, особенно с MP-Bus Belimo);
- холодильные витрины и камеры (по запросу);
- камеры созревания;
- холодильные централи;
- универсальные ступенчатые регуляторы.
Программирование — 1Tool
Приложения для pCOXS пишутся в 1Tool — среда предыдущего поколения. c.suite для pCOXS не используется (c.suite работает только с c.pCO sistema).
Прошивка заливается через WinLoad32 или pCO Manager по pLAN с помощью переходника CVSTDUTLF0. Подробнее — в статье Прошивки контроллеров Carel.
Сравнение с c.pCOmini — прямым преемником
| Параметр | pCOXS | c.pCOmini (Basic) |
|---|---|---|
| Корпус | 8 DIN | 4 DIN |
| CPU | 16-bit 24 МГц | 32-bit 100 МГц |
| Flash | 1 МБ | 128 МБ |
| RAM | 128 КБ | 16 МБ |
| Аналоговые входы | 4 | 10 (универсальных) |
| Цифровые входы | 6 | 10 (универсальных, конфигурируются) |
| Реле | 5 | 6 |
| Аналоговые выходы | 3 | до 5 (0–10 В) + до 10 PWM |
| USB | — | micro (встроенный) |
| Ethernet | — | опция (High End) |
| tLAN | + | — |
| MP-Bus Belimo | опция | — |
| Среда разработки | 1Tool | c.suite |
| Год выпуска | 2003 | 2014+ |
По архитектуре c.pCOmini — это радикальный шаг вперёд: в 2 раза компактнее, в 4 раза быстрее процессор, в 128 раз больше Flash, USB, встроенный дисплей с графикой. При этом стоимость ниже или сопоставимая.
Миграция с pCOXS на c.pCOmini
Если у вас проект на pCOXS, который нужно обновить — учтите:
- Приложение 1Tool напрямую не конвертируется в c.suite: логика переносится, но требует перекомпиляции и адаптации под новую архитектуру;
- Клеммник физически другой — нужна замена щита или отдельная монтажная плата- переходник;
- tLAN-устройства (терминалы PCOI, PCO расширения) с c.pCOmini работать не будут — их заменяют на pGD1/pGDE по pLAN;
- MP-Bus Belimo в c.pCOmini нет — приводы с MP-Bus заменяются на стандартные 0–10 В или Modbus.
По сути, миграция — это новый проект на базе c.pCOmini с переиспользованием логики приложения. Но делается один раз и даёт современную платформу на ближайшие 10+ лет.
Статус и поддержка pCOXS
В документации Carel явного указания на EOL (end of life) для pCOXS нет, но позиционирование чёткое: c.pCOmini — прямой преемник в сегменте компактных программируемых контроллеров. В новых проектах pCOXS не рекомендуется.
Для обслуживания существующих установок — pCOXS пока доступен, запчасти и переходники (CVSTDUTLF0, клеммники) на складе.
Купить pCOXS и аксессуары
- Контроллер Carel pCOXS (PCO1000AX0/BX0)
- Современная замена: c.pCOmini
- Терминалы PCOI/PCOT (legacy) и pGD1/pGDE (новое поколение)
- Переходник CVSTDUTLF0 USB/RS485
Запросить цену — пришлите артикул или опишите задачу: поможем либо с pCOXS для обслуживания текущей установки, либо с миграцией на c.pCOmini для нового проекта.
Частые вопросы
pCOXS и c.pCOxs — это одно и то же?
Нет. pCOXS (без точки) — это старая линейка pCO sistema 2003 года. c.pCOxs (с точкой) — часто путают с c.pCOmini из нового поколения c.pCO sistema. У Carel под обозначением «c.pCO» идёт только Mini, Small, Medium, Large, Extralarge — отдельного «c.pCOxs» нет.
Можно ли использовать pCOXS в новых проектах?
Технически можно, но не рекомендуется: платформа 2003 года, 16-битный процессор, 1 МБ Flash, нет USB и Ethernet. В новых проектах Carel позиционирует c.pCOmini как прямого преемника — в 4 раза быстрее, в 128 раз больше памяти, компактнее корпус.
Что значит суффикс B в PCO1000BX0?
B = со встроенным дисплеем (built-in terminal) на плате. Версия без B (PCO1000AX0) — без дисплея, нужно подключать внешний терминал по tLAN или pLAN.
PCO1002 отличается от PCO1000?
Да. PCO1002 имеет 2 твердотельных реле (SSR) вместо 2 механических — это позволяет коммутировать нагрузку без дребезга контактов (полезно для ТЭНов, ШИМ-сигналов). Остальные 3 реле — обычные механические.
Есть ли у pCOXS Ethernet?
Нет. pCOXS — старая платформа, у неё есть только встроенный RS485 pLAN и tLAN, плюс опциональная карта RS485 BMS (PCO1004850) и модемная RS232 (PCO100MDM0). Ethernet и BACnet/IP — отсутствуют. Для BACnet/IP нужен новый pCO5+ с pCOWeb или c.pCO.
Чем заменить pCOXS при миграции?
Прямой преемник — c.pCOmini (Basic/Enhanced/High End) в зависимости от требований к коммуникации. Это 4 DIN вместо 8, современная c.suite вместо 1Tool, USB и опционально Ethernet. Логика приложения переносится, но требует перекомпиляции.
