Парораспределители Carel: типы, подбор, монтаж — DP, VRDXL, ultimateSAM

Все пароувлажнители Carel (humiSteam, heaterSteam, gaSteam, humiSteam X-plus, compactSteam) отдают пар не напрямую в помещение, а через отдельные устройства — парораспределители. Задача — равномерно распределить струю пара по сечению воздуховода (или объёму помещения), обеспечив быстрое поглощение влаги без капель на стенках и в оборудовании.

Типы парораспределителей Carel

Carel выпускает несколько групп устройств:

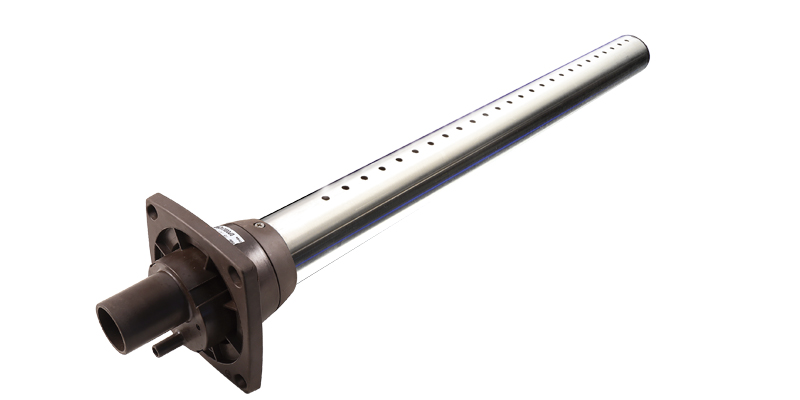

1. Линейные DP для воздуховодов — перфорированные нержавеющие трубы, крепёжный фланец из Ryton®. Основная «рабочая лошадка» для AHU и центральных кондиционеров;
2. Пароблоки VSDU0A и VRDXL — с вентилятором, для прямой подачи пара в помещение без воздуховода (цеха, склады, шоу-румы, музеи, типографии);
3. Встраиваемые насадки SDPOEM — ставятся на корпус увлажнителя сверху для прямой подачи в небольшое помещение (только для UE001–UE018);

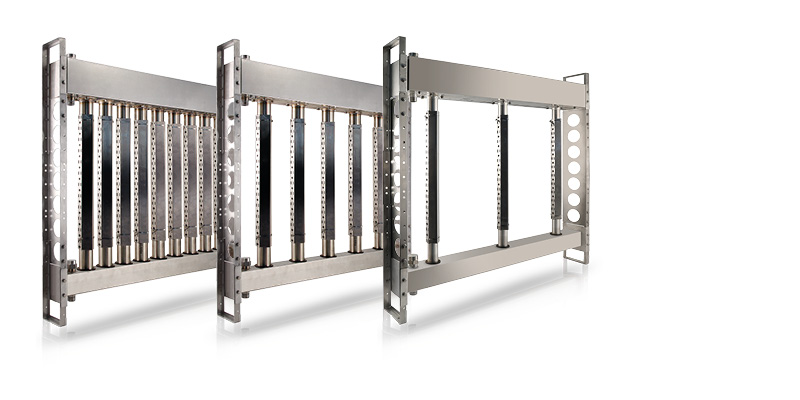

4. ultimateSAM — вентилируемый распределитель высокой мощности для больших открытых помещений;
5. Высокоэффективные DP с теплоизоляцией — тот же DP, но с внешним кожухом, снижает конденсацию в воздуховоде на 20+ %.

Полная таблица DP-серии

Структура артикула: DP[длина]D[диаметр]R0 или RU. Первые цифры — длина в сантиметрах, затем диаметр входа пара в миллиметрах.

* Второе значение — для высокоскоростного режима с установленным внешним кожухом.

Диаметр входа пара должен совпадать с диаметром парового шланга (и, соответственно, с выходом увлажнителя):

• 22 мм — к UE001 / UE003;
• 30 мм — к UE005 / UE008 / UE009 / UE010 / UE015;
• 40 мм — к UE025 / UE035 / UE045 / UE065.

Пароблоки с вентилятором

• VSDU0A — малый пароблок для увлажнителей до 18 кг/ч, 30 Вт, 100 CFM (≈170 м³/ч). Для офисов, небольших помещений;
• VRDXL00001 — большой пароблок, справляется с потоком до 45 кг/ч, 35 Вт, 380 CFM (≈645 м³/ч), 230 В AC, разъём на шланг 40 мм, уровень шума 40 дБА. Рабочий диапазон −10…+20 °C, ОВ ≤ 80 %. Габариты ~686×267×191 мм, масса ~12,7 кг. Подходит для холодных складов и цехов;
• ultimateSAM — вентилируемый распределитель для больших открытых помещений, высокая скорость потока пара, более быстрое поглощение.

Подбор длины распределителя под воздуховод

Общепринятый инженерный ориентир (рекомендации подтверждены производителями увлажнителей):

• L_распр ≈ 0,4–0,6 от ширины воздуховода — при равномерной подаче пара по сечению;
• Если воздуховод шире ~1,5 м — ставят два DP параллельно или высокоэффективные модели с изолированным кожухом;
• Под максимальную производительность выбирается DP, у которого кг/ч покрывает нагрузку увлажнителя с запасом 10–20 %.

Официальный инструмент подбора Carel — онлайн-конфигуратор cpq.carel.com. Также на carel-rus.ru есть таблица подбора канальных парораспределителей — быстрый ответ «какой DP под ваш увлажнитель».

Absorption distance — дистанция поглощения

Минимальный зазор от последней точки выхода пара до следующего препятствия (вентилятор, кассетный фильтр, змеевик, отвод, охлаждающая батарея, датчик RH) — на этом расстоянии пар должен полностью поглотиться воздухом, иначе выпадет в конденсат.

По мануалу humiSteam X-plus +0300040EN, раздел 3.2:

• Минимум 1,0 м в обычных условиях;
• 1,5 м и более при неблагоприятных условиях — высокая скорость воздуха (> 5 м/с), высокая относительная влажность до увлажнения, низкая турбулентность.

Для малых систем (humiSteam UE):

• ≥ 610 мм (2 фута) прямого воздуховода за распределителем при T воздуха > 13 °C;
• ≥ 915 мм (3 фута) при T < 10 °C;
• Не менее 610 мм перед распределителем (чтобы поток был стабильным).

Правила монтажа — чек-лист

Важно из мануала Carel humiSteam UE: «NINETY PERCENT (90 %) OF ALL OPERATION PROBLEMS ARE CREATED BY IMPROPER STEAM PIPING» — 9 из 10 жалоб на паровое увлажнение вызваны ошибками прокладки парового шланга.

Частые ошибки при монтаже

• «Карманы» в шланге (провисание) — конденсат запирается, возникают гидроудары, пар не доходит до распределителя;
• Слишком короткий шланг без запаса на тепловое расширение — трескается в местах соединений через 1–2 сезона;
• Отсутствие изоляции на медной трубе — конденсация внутри, потери производительности 20–40 %;
• Пустой сифон при старте — пар сразу уходит наружу, не создавая гидрозатвор;
• Установка DP вверх ногами (отверстия перфорации смотрят вниз) — капли летят в воздуховод, заливает фильтры.

Где брать подробности

• Общая страница — carel.com → Steam distribution systems;
• humiSteam X-plus manual — +0300040EN rel. 1.7;
• humiSteam UE manual — carelparts.com file #490;
• Онлайн-подбор — cpq.carel.com;
• Каталог артикулов — carelparts.com → Humidifiers → Installation Accessories → Steam Distributors.

Замечание по сериям: BP и SDPN, которые иногда встречаются в маркировке, в актуальных каталогах Carel не фигурируют — если у вас есть такой артикул, пришлите фото шильдика, поможем идентифицировать.

Купить парораспределители и аксессуары

• Линейные DP-парораспределители всех длин
• Пароблоки с вентилятором VSDU0A, VRDXL00001
• ultimateSAM для больших помещений
• Таблица подбора канальных парораспределителей
• Увлажнители humiSteam / heaterSteam

Запросить подбор — пришлите: модель увлажнителя (UE005, UE015…), ширину воздуховода, длину AD до препятствия. Подберём DP и комплектацию под ваш проект.
