Подключение контроллеров Carel — это 80% успешной пусконаладки. В этой статье собраны типовые схемы и нумерация клемм для самых ходовых моделей, с требованиями к питанию, заземлению и разводке кабелей. Все данные — из официальных hardware manuals Carel, номера мануалов указаны в каждом разделе.
Общие правила для всех контроллеров Carel
Питание
Стандартный малый сигнал у Carel — 24 В AC 50/60 Гц (допуск обычно −15/+10 %) или эквивалентное 28–36 В DC. Клеммы везде обозначены одинаково: G (+) и G0 (−).
Правило общего трансформатора. Если один трансформатор питает несколько устройств Carel в одном щите:
- все клеммы G0 — соединены на одну точку вторички;
- все клеммы G — на другую точку вторички;
- нарушение полярности между приборами на разных трансформаторах повреждает электронику.
Class 2 / UL 1310
Class 2 трансформатор — безопасный вторичный источник (≤30 В RMS, ≤100 ВА, ≤8 А при КЗ). Защитное заземление вторички не требуется (G0 может быть плавающим). Для EVD типовой номинал — 20 ВА, с клапанами Alco EX7/EX8 — 35 ВА. Предохранитель по первичке — 2 AT.
Заземление
У программируемых контроллеров (c.pCO, EVD) есть клемма Functional earth — это НЕ защитное заземление силовой стороны, это точка сведения экранов сигнальных кабелей. Защитное PE обязательно на силовых устройствах (humiSteam, IR33 230 В, pCO в корпусе).
Разводка кабелей
Надпись «NO POWER & SIGNAL CABLES TOGETHER» есть на обложках всех мануалов Carel. Правила:
- силовые и сигнальные кабели — разные трассы, минимум 3 см;
- никогда в одном кабель-канале;
- макс. длина NTC / аналоговых / цифровых — 10 м без экрана, 30 м с экраном ≥1 мм².
IR33+ (hardware manual +0300028EN)
Термостат панельного монтажа 76×34 мм. Нумерация клемм зависит от числа реле — буква после IREV: M/S/Y/F/C/H = 1/2/3/3/4/5 реле.
IR33C0HB00 (4 реле) — клеммы 1…18:
| Клеммы | Назначение |
|---|---|
| 1, 2 | реле R4 (AUX) сухой контакт, 8(4) A |
| 3 | общий L для R1/R2/R3 (макс. 12 A через клемму) |
| 4, 5 | реле R3 (вентилятор испарителя), 8(4) A |
| 6, 7 | реле R2 (дефрост), 12(2) A |
| 8 | реле R1 (компрессор), 12(2) A |
| 9, 10 | цифровые входы DI1, DI2 (сухой контакт, общая — 10) |
| 11, 12 | датчики PROBE 1 (B1), PROBE 2 (B2) + общая |
| 13, 14, 15 | опция: питание 115…230 В AC (L, N) + tLAN |
| 16, 17, 18 | питание силовое L, N + AUX |
Момент затяжки винтовых клемм — не более 0,5 Нм. Для коммутации индуктивной нагрузки (компрессор) Carel явно рекомендует промежуточное реле во внешнем щите.
c.pCO sistema (мануал +0300057EN)
Программируемые контроллеры Small/Medium/Large/Extralarge. Все типоразмеры используют одинаковые обозначения разъёмов J.
Питание — J1 (все размеры)
- G, G0 — 24 В AC 50…60 Гц / 28…36 В DC;
- потребление — 30 ВА / 12 Вт;
- Vbat — вход модуля Ultracap (аварийное питание);
- Functional earth — клемма рядом с J1.
Медium / Large / Extralarge — основные разъёмы
| Разъём | Назначение |
|---|---|
| J2, J3, J6 | универсальные I/O U1–U3 + U4, U5 (NTC, Pt1000, 0–10 В, 4–20 мА, DI) + GND, +VDC, +5VREF, +Vterm |
| J4, J5 | аналоговые выходы Y1–Y4 (0–10 В), изолированные VG/VG0 |
| J7, J8 | универсальные U6–U8 + GND |
| J5 (другой) | ID1–ID8 digital inputs 24 В AC/DC + IDC1 |
| J7 (ID) | ID9–ID12 + IDC9 |
| J20 | ID13–ID18 высоковольтные (115–230 В) |
| J12–J14 | реле 1–6: NO1–NO6, группы C1 (1,2,3), C4 (4,5,6) |
| J22, J15, J19 | реле 7–13 (Medium/Large) |
| J16–J18 | реле 14–18 (Extralarge) |
| J10 | pLAN RJ12 |
| J11 | pLAN 3-pin: Tx+/Rx+, Tx−/Rx−, GND |
| J23 | FieldBus 2 (Large/Extralarge) |
| J24 | Ethernet 1 (High End) |
| J27, J28 | встроенный EVD-драйвер для E2V: фазы A+, A−, B+, B− |
Момент затяжки — максимум 0,6 Нм.
c.pCOmini (тот же мануал +0300057EN)
Компактный PLC 4-DIN. Все клеммы подписаны:
| Разъём | Назначение |
|---|---|
| J1 | Питание G / G0 / Vbat |
| J2 | U1, U2, U3 + GND, +VDC, +Vterm, +5VREF |
| J7 | U4, U5, U6 + GND |
| J8 | U7, U8, U9, U10 + GND (High End) |
| J9 | Y1, Y2 (0–10 В), ID1, ID2 + GND (Enhanced/High End) |
| J10 | NO1, NO2 + общая C1/2 |
| J11 | NO3, NO4, NO5 + общая C3/4/5 |
| J12 | NO6 + переключающийся C6 / NC6 |
| J3 Disp | разъём локального pGD-терминала |
| J4 FBus | FieldBus RS485 Modbus (Enhanced/High End) |
| J5 CAN | CANbus (High End) |
| J6 BMS | RS485 BMS (Enhanced/High End) |
EVD Evolution (мануал +0300005EN)
Драйвер ЭРВ для биполярного шагового двигателя.
| Клемма | Назначение |
|---|---|
| G, G0 | 24 В AC (20 ВА стандарт; 35 ВА с Alco EX7/EX8); 24 В DC для ПО ≥4.0 |
| VBAT | модуль EVBAT00400 — аварийное закрытие клапана |
| Functional earth | экран кабеля клапана |
| 1, 2, 3, 4 | обмотки ШД клапана (Carel E2V: 1=green, 2=yellow, 3=brown, 4=white) |
| COM A / NO A | релейный выход 2 А (аварийный / статусный) |
| VREF | +5 В для ратиометрических датчиков (SPKT00**R0) |
| S1 | датчик 1 — давление 0–5 В или 4–20 мА (P_evaporation) |
| S2 | датчик 2 — NTC температуры (для суперхита) |
| S3 | датчик 3 — резервное давление |
| S4 | датчик 4 — резервная температура NTC |
| GND | общая сигнальная земля |
| DI1, DI2 | цифровые входы (enable control, safety, battery) |
| Tx/Rx, GND | tLAN / pLAN / RS485 Modbus (зависит от версии E0*/E1*/E2*) |
Safety chain: контакт COM A/NO A EVD включается последовательно с разрешением компрессора. При аварии драйвера (обрыв связи, датчика, застрявший клапан) реле размыкается → компрессор останавливается.
Кабель клапана E2VCABS*00 — 4 жилы AWG22 с экраном, Lmax = 10 м. При AWG14 — Lmax = 50 м.

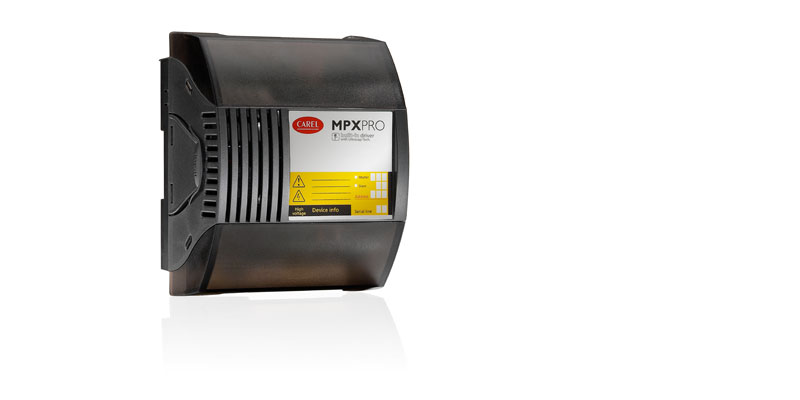

MPXPRO (мануал +0300055EN)
Контроллер витрин/шкафов, 5 реле + PWM-выходы для фэнов.
| Клеммы | Назначение |
|---|---|
| 1, 2 | L, N питания 115–230 В AC, 200 мА max |
| 3, 4, 5 | реле R1 (solenoid/compressor): NO / NC / C, 6(4) A |
| 6, 7 | реле R5 (AUX4), 10(10) A |
| 8, 9 | реле R2 (load 1, дефрост), 10(2) A (5-реле модели) |
| 10, 11, 12 | реле R3 (вентилятор испарителя): NO / NC / C |
| 13, 14, 15 | реле R4 (AUX1), 6(4) A (5-реле модели) |
| 17, 18, 19 | +12 В, PWM1, PWM2 (для MCHRTF и anti-sweat) |
| 20, 21, 22 | RS485 supervisor: Tx/Rx+, Tx/Rx−, GND |
| 23, 24 | Terminal User Interface tLAN |
| 25, 26 | VL, GND — питание выносного дисплея |
| 27, 28 | Master/Slave Network tLAN (1 Master + 5 Slave) |
| 29–37 | S1–S7 (NTC/PTC/Pt1000) + DI1–DI4 + 5 В ратиометр. |
Плата драйвера E2V MX3OPSTP — клеммы 73–84 (0–10 В output, фазы клапана E2VCABS600).
µC2 (мануал +030220731)
Компактный контроллер чиллеров. Один 12-pin разъём в panel-версии.
- Питание 24 В AC ±10/−15 %, 3 Вт max;
- Обязательный предохранитель 315 мАT в линии питания;
- Реле: 3 А резистивные, 2 А индуктивные (cos φ=0.4) при 250 В AC;
- Аналоговые входы B1–B4 — NTC 10 кΩ @25 °C; B4 дополнительно принимает ратиометрический 0–5 В от SPKT00**R*.
Типовой чиллер с воздушным конденсатором:
- B1 — датчик на входе воды в испаритель (регулирование);
- B2 — датчик на выходе;
- B3 — датчик конденсатора / SPKT;
- B4 — окружающая температура;
- ID1 — flow switch;
- ID2 — high pressure;
- ID3 — low pressure;
- NO1 — компрессор;
- NO2 — pump;
- NO3 — condenser fan;
- NO4 — alarm.
humiSteam UE X-plus (мануал +3000095EN / +030220444)
Электродный парогенератор. Силовая и сигнальная зоны разнесены.
- Силовая: L1, L2, L3, N, PE (3ф); L, N, PE (1ф). Автомат ставит монтажник, номинал ≥1,5× от шильдика.
- M2.1 / M2.2 — основной датчик T+RH;
- M2.3 — +15 В DC для активных датчиков;
- M2.4 — вход 4–20 мА;
- M2.5 / M2.6 — ограничительный датчик (после распределителя);
- M2.7, M2.8 — Remote ON/OFF, сухой контакт. Напряжение подавать нельзя! Если не используется — перемычка.
- M6 — аварийный контакт NC/C/NO, 250 В AC 2 А;
- Управляющий сигнал: 0–10 В / 2–10 В / 0–20 мА / 4–20 мА / 135 Ω гигростат.
Сигнальные кабели — макс. 30 м. Заземление датчиков — на ту же землю, что у контроллера увлажнителя.
Справочник мануалов
| Контроллер | Мануал | Раздел |
|---|---|---|
| IR33+ | +0300028EN rel. 1.1 | стр. 11–13 — 10 типовых wiring diagrams |
| c.pCO sistema | +0300057EN rel. 1.8 | стр. 22–28 — connection terminals |
| EVD Evolution | +0300005EN rel. 3.5 | стр. 9–13 — terminals, installation, general diagram |
| MPXPRO | +0300055EN rel. 1.6 | стр. 12, 15 — main board и general diagram |
| µC2 | +030220731 rel. 1.6 | стр. 64–65 — tech specs и warnings |
| humiSteam X-plus | +3000095EN | стр. 15–20 — power, control, sensors |
Все документы — на carel.com в Document Center (URL: carel.com/documents/10191/0/+<код>) и в KSA.
Что заказать для типового щита
- Контроллеры Carel pCO / c.pCO / µC / IR33
- Датчики NTC, PT1000, SPKT, DP*C
- Трансформаторы Carel Class 2 (TRADR*)
- Кабели клапана E2V (E2VCABS*00)
Нужна помощь со схемой? — пришлите модель оборудования или функциональные требования, подготовим карту I/O и список клеммников под ваш проект.
Частые вопросы
Нужно ли заземлять G0 у Carel?
В Class 2 системе (типовой для Carel) G0 можно оставить плавающим — защитное заземление вторички трансформатора не требуется. Но если один трансформатор питает несколько устройств, все G0 обязательно свести на ОДНУ точку, а все G — на другую. Нарушение полярности повреждает электронику.
Какой предохранитель ставить на µC2?
315 мА T последовательно с питанием 24 В — это требование мануала +030220731. Ставится ВСЕГДА, даже если трансформатор имеет собственную защиту. Защищает контроллер от короткого замыкания на клеммах.
Можно ли ставить Carel и сторонние контроллеры на один трансформатор?
Технически — да, но только если тип сигнала 24 В AC/DC совпадает, и все G0/COM устройств сведены в одну точку. В реальности, чтобы не разбираться с полярностями разных производителей, делают отдельный трансформатор Class 2 под Carel.
Где брать цвета проводов клапана E2V?
В мануале EVD Evolution +0300005EN (рис. 2.o, стр. 13): 1 = green, 2 = yellow, 3 = brown, 4 = white. На самом кабеле E2VCABS*00 маркировка соответствует. Для работы с двумя клапанами в complementary-режиме меняют местами провода 1 и 3 второго клапана.
Какой момент затяжки на клеммах Carel?
IR33+: не более 0,5 Нм. c.pCO: максимум 0,6 Нм. Превышение — деформирует клеммник и ухудшает контакт со временем. Рекомендуется динамометрическая отвёртка.
Что делать, если humiSteam не запускается?
Проверьте: 1) сомкнут ли контакт Remote ON/OFF (M2.7–M2.8) — если не используется, должна быть перемычка; 2) стоят ли предохранители F1/F2/F3 в электрическом шкафу humiSteam; 3) трансформатор выдаёт ли 24 В AC вторичку. Подробнее — в разделе troubleshooting мануала +030220444.
