Подбор канальных парораспределителей

Таблица подбора канальных парораспределителей

Артикул	DP035D22R0	DP045D22R0	DP060D22R0	DP085D22R0	DP035D30R0	DP045D30R0	DP060D30R0	DP085D30R0	DP105D30R0	DP125D30R0	DP165D30R0

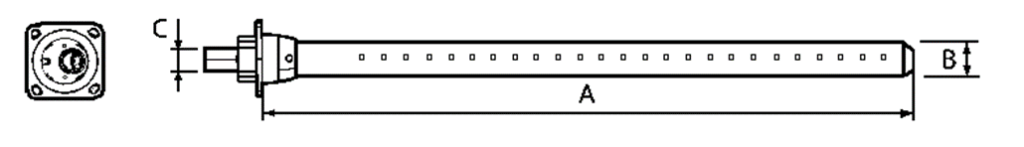

Длина распредел. (A)	350	450	600	850	350	450	600	850	1050	1250	1650
Ø паровой трубки (C)	22 mm				30 mm
Ø сечения (B)	35 mm				45 mm
CH001 - CH005	1	1	1	1
UE001	1	1	1	1
UE003	1	1	1	1
UE005					1	1	1
UE008						1	1	1
UE009							1	1	1
UE010							1	1	1
UE015								1	1	1	1
UE018								1	1	1	1
UE025								(2)	(2)	(2)	(2)
UE035								(2)	(2)	(2)	(2)
UR002					1	1
UR004					1	1	1
UR006						1	1	1
UR010							1	1	1
UR013								1	1	1	1
UR020							(2)	(2)	(2)	(2)	(2)
UR027								(2)	(2)	(2)	(2)

Артикул	DP085D40R0	DP105D40R0	DP125D40R0	DP165D40R0	DP205D40R0	DP030D22RU	DP030D30RU	DP045D30RU	DP060D30RU	DP060D40RU
Длина распредел. (A)	850	1050	1250	1650	2050	300	300	450	600	600
Ø паровой трубки (C)	40 mm					22 mm	30 mm			40 mm
Ø сечения (B)	60 mm					35 mm	45 mm			60 mm
CH001 - CH005						1
UE001						1
UE003						1
UE005							1	1	1
UE008							1	1	1
UE009							1	1	1
UE010							1	1	1
UE015								1	1
UE025	1	1							(2)	1
UE035	(2)	1	1							1
UE045	(2)	(2)	1	1	1					1
UE065	(4)	2	2	2						2
UE090	(4)	(4)	2	2	2					2
UE130		4	4	4	4					4
UR002							1	1
UR004							1	1	1
UR006							1	1	1
UR010							1	1	1
UR013							1	1	1
UR020	1	1	1					(2)	(2)	1
UR027	1	1	1					(2)	(2)	1
UR040	(2)	1	1	1						1
UR053	(4)	2	2	2						2
UR060	(4)	2	2	2						2
UR080	(4)	(4)	2	2						2
UG045	2	2	2	2						2
UG090	(4)	(4)	2	2	2					2
UG180			4	4	4					4

Примечание: количество парораспределителей, указанное в скобках, рекомендуется для воздуховодов малой ширины. Данные варианты менее предпочтительны, так как требуется раздвоение паропровода посредством переходника, который должен самостоятельно изготавливаться монтажной организацией.
